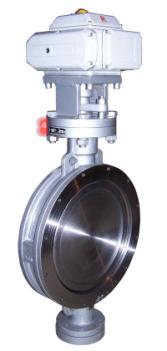

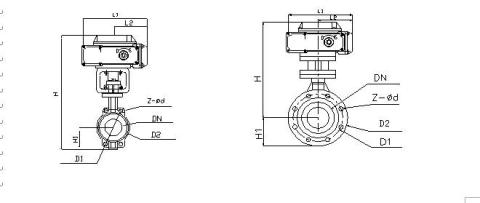

ZDJD型電動調節蝶閥

一、閥體

公稱通徑：50－400mm

公稱壓力：PN1.0，1.6，2.5MPD

連接形式：法蘭式按JB/T78－59 JB79－59對夾式法蘭連接

材 料：HT200 ZG25I ZG1Cr18Ni9

ZG0Cr17Ni12Mo2 襯四氟

介質溫度：常溫型：-20ºC～+200ºC 散熱型：-40ºC～+450ºC

二、閥內組件

閥芯形式：閥板

流量特性：直線特性或等百分比特性

材 料：HT200 ZG25I 1Cr18Ni9Ti襯橡膠襯四氟乙烯

三、執行機構：

類型：可選用PS系列、3810、DTR系列電子式角行程執行機構。

技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。

四、ZDJD蝶閥規格參數表

公稱通徑DN	50	65	80	100	125	150	200	250	300		350	400
流量系數（Kv）	110	180	232	368	656	735	1240	2025	2712		3875	5038
動作范圍	0－90º
允許壓差△P	小于公稱壓力（1.6MPD）
泄漏量Q	按GB/T4213－92，為Kv值的10-4
環境溫度ºC	－20～60ºC
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250:1                                         350:1
配用執行機構	DL—05  10 PSQ101 381RSD－05					DL— 20 PSQ201 381RSC－30		DL－40 PSQ501 381RSC－50		DL－60 PSQ701
