襯氟截止閥
上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品襯氟截止閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。
專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com
在線服務:

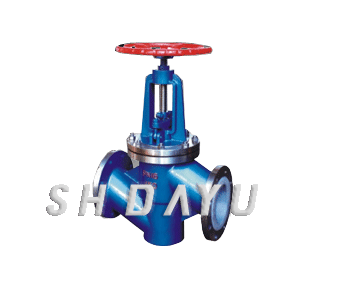

一、產品[襯里截止閥]的詳細資料：
產品型號：J41J/FS型
產品名稱：襯里截止閥
產品特點：法蘭連接手動截止閥,直通式截止閥,連接手動截止閥

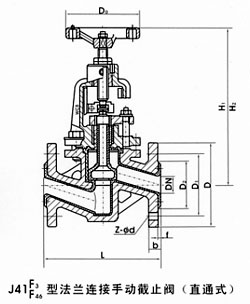

二、襯氟截止閥主要外形和連接尺寸：
| 公稱通徑 | 標準值 | 參考值 | ||||||||||
|
DN (mm) |
NPS (inch) |
L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) |
| PN 1.0MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 235 | 260 | 6.5 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 240 | 265 | 7 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 245 | 270 | 7.87 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 255 | 285 | 11 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 285 | 315 | 13 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 295 | 330 | 15 |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 350 | 395 | 23 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 240 | 395 | 445 | 38 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 240 | 450 | 490 | 42 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 280 | 525 | 555 | 55 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 320 | 605 | 645 | 77 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 360 | 645 | 765 | 135 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 400 | 685 | 805 | 220 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 400 | 710 | 814 | 277 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 450 | 750 | 855 | 320 |
| PN 1.6MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.6 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 270 | 8.2 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 285 | 320 | 14 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 300 | 335 | 18 |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 355 | 400 | 26 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 240 | 400 | 450 | 40 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 280 | 530 | 560 | 65 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 320 | 610 | 650 | 85 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 360 | 650 | 770 | 150 |
| 250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 400 | 690 | 810 | 245 |
| 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 400 | 730 | 845 | 295 |
| PN 2.5MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | 120 | 240 | 265 | 7.5 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 120 | 245 | 270 | 8 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 140 | 250 | 275 | 9 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 260 | 290 | 13 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 180 | 285 | 320 | 15 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 180 | 300 | 335 | 20 |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 22 | 8-φ18 | 240 | 355 | 400 | 28 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 280 | 400 | 450 | 42 |
| 100 | 4 | 350 | 230 | 190 | 160 | 3 | 24 | 8-φ23 | 320 | 455 | 495 | 57 |
| 125 | 5 | 400 | 270 | 220 | 188 | 3 | 28 | 8-φ25 | 320 | 530 | 560 | 71 |
| 150 | 6 | 480 | 300 | 250 | 218 | 3 | 30 | 8-φ25 | 360 | 610 | 650 | 90 |
三、截止閥概況：
一、截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
二、設計規范
遵循GB 12233、GB 12235、ANSI B16.34標準。
三、驅動方式
手動、齒輪傳動、氣動（常開或常閉）、電動。
法蘭連接截止閥
設計與制造符合中國國家標準
基本結構形式： 直通式
直流式 公稱壓力PN1.0~2.5（MPa）
公稱通徑DN15~350（mm）
基本型號（全襯里）
|
手動 |
J41J J41FS |
齒輪傳動 |
J441J J441FS |
|
J45J J45FS |
J541J J541FS | ||
|
氣動 |
J6B41J J6B41FS |
電動 |
J941J J94FS |
|
遵循規范 |
STANDARD |
|
設計于制造 |
GB 12233/GB 12235 |
|
結構長度 |
GB 12221（長-短系列） |
|
法蘭尺寸 |
JB 78/JB 79（GB，HG，SH） |
|
壓力試驗 |
GB/T 13927 |
|
標志 |
GB 12220 |
|
供貨 |
GB/T 12252 |
四、主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 | ||
|
Z |
C |
P |
R |
PL |
RL | ||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣、閥桿 |
35 |
1Cr13 |
1Cr18NI9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
活節螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
4 |
襯里層/閥座 |
襯硬橡膠（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯） </, P ,> | |||||
|
5 |
填料 |
PTFE（F4） PTFE（F4） | |||||
|
6 |
填料壓蓋 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
7 |
閥桿螺母 |
ZCuAl10Fe3 ZCuAl10Fe3 | |||||
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
訂貨須知：
一、①襯氟截止閥產品名稱與型號②襯氟截止閥口徑③襯氟截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的襯氟截止閥型號，請按襯氟截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
