H71對夾升降式止回閥
上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品H71對夾升降式止回閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。
專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com
在線服務:
一、產品[對夾升降式止回閥]的詳細資料：
產品型號：H71
產品名稱：對夾升降式止回閥
產品特點：

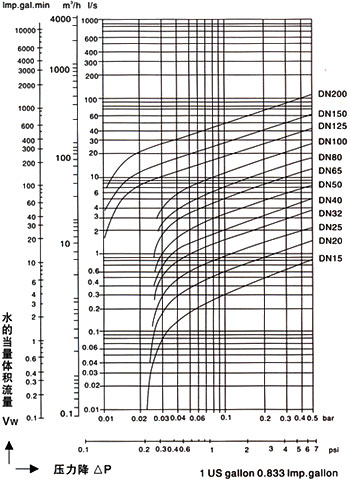

二、流體力學性能：H71對夾升降式止回閥的體積流量與壓力降關系：
水的當量體積流量Vw與實際流體的 體積流量v按下式換算：
式中：Vw一水的當量體積流量．l／s;
P體密度，kg／m3v一實際流體的體積流量，I／s;
v一實際流體的體積流量，I／s。
三、流體力學性能：H71對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力：
|
公稱通徑 |
閥門全開啟時的流體阻力系數 |
常溫下閥門全開啟時的水講E量系數 |
流體的流向 | |||||
|
DN |
NPS |
Kv(m3=／h) |
CV(U.S) |
CV(U.K) |
↑ |
↓ |
→ | |
|
開啟壓力近似值KPa | ||||||||
|
15 |
1/2 |
6.4 |
2.6 |
3.0 |
2.5 |
3 |
2 |
2.5 |
|
20 |
3/4 |
5.1 |
6.4 |
7.5 |
6.3 |
3 |
2 |
2.5 |
|
25 |
4 |
4.1 |
12.6 |
14.8 |
12.3 |
3 |
2 |
2.5 |
|
32 |
11/4 |
4.1 |
19.7 |
23.1 |
19.3 |
3 |
2 |
2.5 |
|
40 |
11/2 |
3.8 |
29.5 |
63.9 |
28.9 |
3 |
2 |
2.5 |
|
50 |
2 |
3.5 |
54.6 |
99.9 |
63.5 |
3 |
2 |
2.5 |
|
65 |
21/2 |
3.5 |
85.4 |
150 |
83.7 |
3 |
2 |
2.5 |
|
80 |
3 |
3.2 |
128 |
286 |
125 |
3 |
2 |
2.5 |
|
100 |
4 |
2.8 |
244 |
286 |
249 |
3 |
2 |
2.5 |
|
125 |
5 |
2.9 |
375 |
439 |
368 |
3 |
1 |
2.2 |
|
150 |
6 |
3.1 |
522 |
611 |
512 |
3 |
1 |
2.2 |
|
200 |
8 |
3.2 |
915 |
1070 |
897 |
3 |
1 |
2.2 |
四、對夾升降式止回閥的型號、材料及主要參數：
|
配管法蘭 |
公稱壓力 |
常規產品型號 | ||||||
|
JB/T74-90 |
PN1.0MPa |
H71H-10C |
H71W10P |
H71W10P8 |
H71W10P3 |
H71W10R |
H71W10R8 |
H71W10R3 |
|
PN1.6MPa |
H71H-16C |
H71H-16P |
H71H-16P8 |
H71H-16P3 |
H71H-16R |
H71H-16R8 |
H71H-16R3 | |
|
PN2.5MPa |
H71H-25 |
H71H-25P |
H71H-25P8 |
H71H-25P3 |
H71H-25R |
H71H-25R8 |
H71H-25R3 | |
|
PN4.0MPa |
H71H-40 |
H71H-40P |
H71H-40P8 |
H71H-40P3 |
H71H-40R |
H71H-40R8 |
H71H-40R3 | |
|
PN6.3MPa |
H71H-63 |
H71H-63P |
H71H-63P8 |
H71H-63P3 |
H71H-63R |
H71H-63R8 |
H71H-63R3 | |
|
PN10.0MPa |
H71H-100 |
H71H-100P |
H71H-100P8 |
H71H-100P3 |
H71H-100R |
H71H-100R8 |
H71H-100R3 | |
|
PN16.0MPa |
H71H-160 |
H71H-160P |
H71H-160P8 |
H71H-160P3 |
H71H-160R |
H71H-160R8 |
H71H-160R3 | |
|
CB/T9112-9124、HG20615-20635、SH3406 |
PN2.0MPa |
H71H-20C |
- |
H71H-20P8 |
H71H-20P3 |
- |
H71H-20R8 |
H71H-20R3 |
|
PN5.0MPa |
H71H-50 |
- |
H71H-50P8 |
H71H-50P3 |
- |
H71H-50R8 |
H71H-50R3 | |
|
PN11.0MPa |
H71H-110 |
- |
H71H-110P8 |
H71H-110P3 |
- |
H71H-110R8 |
H71H-110R3 | |
|
PN15.0MPa |
H71H-150 |
- |
H71H-150P8 |
H71H-150P3 |
- |
H71H-150R8 |
H71H-150R3 | |
|
ANSIB16.5 |
Class150 |
H71H-A1C |
- |
H71H-A1CP8 |
H71H-A1P3 |
- |
H71H-A1R8 |
H71H-A1R3 |
|
Class300 |
H71H-A3 |
- |
H71H-A3P8 |
H71H-A3P3 |
- |
H71H-A3R8 |
H71H-A3R3 | |
|
Class600 |
H71H-A6 |
- |
H71H-A6P8 |
H71H-A6P3 |
- |
H71H-A6R8 |
H71H-A6R3 | |
|
Class900 |
H71H-A9 |
- |
H71H-A9P8 |
H71H-A9P3 |
- |
H71H-A9R8 |
H71H-A9R3 | |
|
主要 |
閥體 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12TMo2i |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 | |
|
壓圈 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12TMo2i |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 | |
|
彈簧 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12TMo2i |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 | |
|
適用工況 |
適月介質 |
水、蒸汽、 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
屎素等腐 | ||
|
適用溫度（℃） |
-29～425 |
-196～540 |
-196～425 |
-196～540 |
-196～455 | |||
|
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。 | ||||||||

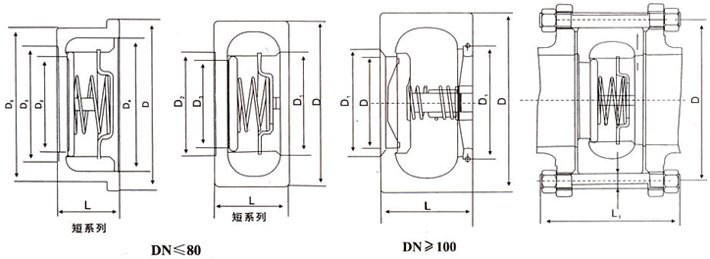

五、H71對夾升降式止回閥的主要尺寸及重量：
|
公稱壓力 |
公稱通徑 |
尺寸 |
重量 |
配管法蘭(供參考) | ||||||||
|
L |
D |
D2 |
D3 |
D4 |
D5 |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 | |||
|
PN1.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
75 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 | |
|
25 |
22 |
70 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 | |
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
100 | |
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.80 |
110 |
4 |
M16 |
105 | |
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 | |
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
4 |
M16 |
130 | |
|
80 |
50 |
142 |
76 |
96 |
110 |
125 |
2.2 |
160 |
8 |
M16 |
135 | |
|
100 |
65 |
162 |
95 |
115 |
135 |
150 |
3.4 |
180 |
8 |
M16 |
150 | |
|
125 |
90 |
192 |
110 |
125 |
132 |
- |
9.0 |
210 |
8 |
M16 |
180 | |
|
150 |
106 |
218 |
127 |
150 |
158 |
- |
14 |
240 |
8 |
M20 |
210 | |
|
PN1.0MPa |
200 |
140 |
273 |
165 |
200 |
208 |
- |
24 |
295 |
8 |
M20 |
240 |
|
PN1.6MPa |
200 |
140 |
273 |
165 |
200 |
208 |
- |
24 |
295 |
12 |
M20 |
240 |
|
PN2.5MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 | |
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 | |
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 | |
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.80 |
110 |
4 |
M16 |
115 | |
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 | |
|
65 |
46 |
128 |
62 |
,
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 | |
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 | |
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 | |
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 | |
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 | |
|
200 |
140 |
284 |
165 |
200 |
208 |
- |
26 |
310 |
12 |
M24 |
260 | |
|
PN4.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 | |
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 | |
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 | |
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.80 |
110 |
4 |
M16 |
115 | |
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 | |
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 | |
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 | |
|
100 |
60 |
168 |
,
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 | |
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 | |
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 | |
|
200 |
140 |
, 291 |
165 |
200 |
208 |
- |
28 |
320 |
12 |
M27 | ||
