產品[三通保溫球閥]的詳細資料 |
|
產品型號： |
法蘭連接L型(BQ44) |
|
產品名稱： |

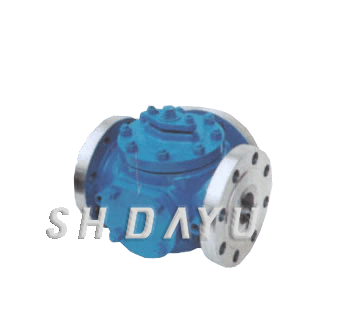

三通保溫球閥 |
|
產品特點： |
三通保溫球閥,保溫球閥 1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖A） 2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。（如流向圖B） | |
 |
三通保溫球閥的詳細資料： |
 |
|
三通保溫球閥,保溫球閥
一、連接尺寸表
|
公稱壓力或壓力級 |
主要尺寸 |
公稱通徑DN（mm/in） |
|
15/1/2'' |
20/3/4'' |
25/1'' |
32/1/4'' |
40/1/2'' |
50/2'' |
65/2/1/2'' |
80/3'' |
100/4'' |
125/5'' |
150/6'' |
200/8'' |
|
PN1.06pa |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
|
PN2.5pa |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
PN4.0pa |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
二、型號、零件材料及主要參數
|
公稱壓力或壓力級 |
法蘭
密封性 |
產品型號 |
|
PN1.6pa |
凸面 |
BQ445F-16C |
BQ445F-16P |
BQ445F-16CF8 |
BQ445F-16CF3 |
BQ445F-16R |
BQ445F-16CF8 |
BQ445F-16R3 |
|
PN2.5pa |
光滑面 |
BQ445F-25 |
BQ445F-25P |
BQ445F-25CF8 |
BQ445F-25CF3 |
BQ445F-25R |
BQ445F-25CF8 |
BQ445F-25R3 |
|
PN4.0pa |
凹凸面 |
BQ445F-40 |
BQ445F-40P |
BQ445F-40CF8 |
BQ445F-40CF3 |
BQ445F-40R |
BQ445F-40CFR8 |
BQ445F-40R3 |
|
CLASS150 |
凸面 |
BQ445F-150（Lb）C |
BQ445F-150（Lb）P |
BQ445F-150（Lb）P8 |
BQ445F-150（Lb）P3 |
BQ445F-150（Lb）R |
BQ445F-150（Lb）R8 |
BQ445F-150（Lb）R3 |
|
主要零件材料 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG18Ni12Mo2T |
CF8M(316) |
CF8M(316L) |
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9(304) |
00Cr19Nill(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2(316) |
0Cr17Ni12Mo2(316L) |
|
密封圈 |
聚四氟乙烯 對位聚笨 |
|
填料、墊圈 |
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 |
|
適用
工況 |
適用介質 |
重油、膠類等 |
硝酸腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
|
適用溫度 |
-28~300℃ |
|
應用
規范 |
法蘭尺寸 |
JB79-59、SH3406、GB9113、HG20597-97 ANS1? B16.5 JIS B2212-2214 |
|
體驗試驗按 |
GB/T13927-89 JB/T9092-99 |
|
其余制造規范均按本廠標準 |
|
備注 |
三通球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。 |
| |
訂貨須知：
一、①Q(mào)FF3閥組針型閥產品名稱與型號②QFF3閥組針型閥口徑③QFF3閥組針型閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的QFF3閥組針型閥型號，請按QFF3閥組針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
