產品[復合式排氣閥]的詳細資料 |
|
產品型號： |
CARX |
|
產品名稱： |

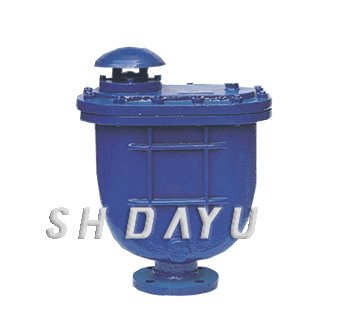

復合式排氣閥 |
|
產品特點： |
本產品用于管路上的高點有閉氣的地方，來排除管內的氣體來疏通管首，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體形成短路，使管道出水容量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂，排（吸）氣閥就迅速反空氣吸入客內，防止管道振動或破裂。CARX復合式快速排氣閥,復合式排氣閥,快速排氣閥 | |
|
CARX復合式快速排氣閥,復合式排氣閥,快速排氣閥
當水進入管道時，塞頭停在定位架下部，進行大量排氣，當空氣排完時，水進入閥內把球浮起傳動塞頭到關閉，停止排氣。如管道在正常運轉時自然會產生少量氣體會聚到管內上部，到相當程度，閥內水位下降，浮球隨時下降氣體從小孔排出。如出現停電，停泵，管內水流空時，管內隨時會出現負壓力，浮球順?biāo)陆担蜷_(kāi)小孔帶動大孔大量進氣確保管道安全。
1、介質：清水
2、使用溫度：常溫
3、閥體：灰鑄鐵HT200
4、浮球與塞頭：不銹鋼
5、密封材料：丁腈橡膠
6、閥體強度打壓：1.5Mpa
7、密封試驗打壓：0.05-1.1Mpa不漏水
|

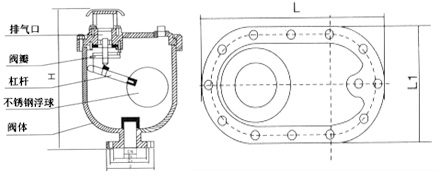

公稱通徑（DN） |
H |
L |
L1 |
|
20/25 |
400 |
290 |
180 |
|
50 |
480 |
370 |
200 |
|
80 |
600 |
420 |
250 |
|
100 |
600 |
420 |
250 |
|
150 |
750 |
600 |
350 |
|
200 |
870 |
670 |
410 |
四、零件材料
|
NO |
名稱 |
材質 |
|
1 |
閥體 |
HT200 |
|
2 |
閥蓋 |
HT200 |
|
3 |
浮球 |
304不銹鋼 |
|
4 |
閥瓣 |
黃銅、不銹鋼 |
|
5 |
杠桿 |
H59黃銅 |
|
6 |
塞頭 |
不銹鋼 |
五、排氣量表（按每秒1.5-3.0米計算）
|
規格 |
25 |
55 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
200米3/小時 |
4-8 |
10-20 |
25-50 |
40-80 |
61-122 |
83-166 |
100-200 |
170-340 |
240-480 |
330-660 | | |
訂貨須知：
一、①CARX復合式快速排氣閥產品名稱與型號②CARX復合式快速排氣閥口徑③CARX復合式快速排氣閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的CARX復合式快速排氣閥型號，請按CARX復合式快速排氣閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
