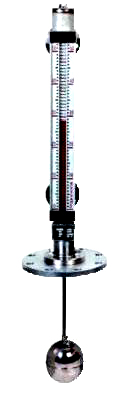

特點

結構簡單，安裝使用方便。

測量范圍大，功能多

耐腐蝕，能防爆。

主要技術參數

基本型就地指示式液位計

測量范圍：0～3000mm。

指示誤差：±10mm。

額定工作壓力：0.6、1.6、及2.5MPa。

使用介質溫度：-40～+250℃。

使用介質密度：不小于0.55g/cm³。

運轉變送器

測量范圍：0～300mm。

輸出信號：4～20mA.DC。

基本誤差：±10mm。

供電電源：24V.DC。

負載電阻：250Ω(不包括導線電阻200Ω)。

大遠傳距離：3Km。

防爆類型與標志：1、ibⅡBT4本質安全型；2、dⅡBT4隔爆型。

關聯設備：LB830S齊納安全柵(用于本質安全性變送器)。

報警器

輸出形式：開關信號。

報警誤差：±5mm。

開關觸頭容量：24V.DC。

供電電源：24V.DC。

觸頭工作壽命：不小于10⁵次。

防爆類型與標志：1、ibⅡBT4本質安全型；2、dⅡBT4隔爆型

關聯設備：LB830S齊納安全柵(用于本質安全型變送器)。

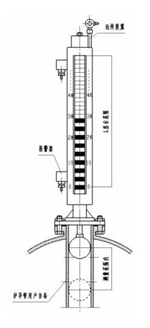

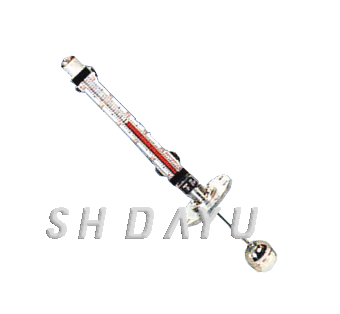

原理結構

基本型液位計筒體內裝有磁性浮子，它隨著容器內的液位升降而上下移動，并借助磁耦合傳遞作用使磁性浮子同步驅動液位指示器，從而實現就地指示液位。

遠傳變送器的測量電路中電阻值，是隨著液位升降的磁性浮子磁感應作用下而發生相應變化，并經電子模塊放大等處理后轉換為4～20mA.DC標準電信號遠傳至二次儀表(指示、記錄或控制儀表)。

報警器是借助磁耦合傳遞作用，驅動報警器中的隨動元件，使開關動作來實現液位報警與控制。

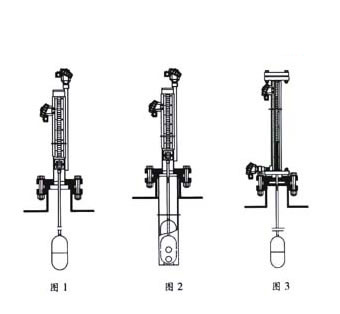

安裝

基本型液位計采用JB/T82.2-94、HG20592-1997、DN150mm，PN1.6MPa或PN2.5MPa平面法蘭安裝，在工藝容器、貯槽頂上由用戶配制同一標準與規格的平面法蘭。

遠傳變送器與報警器的導線引入接頭：M20×1.5內螺紋接頭。
