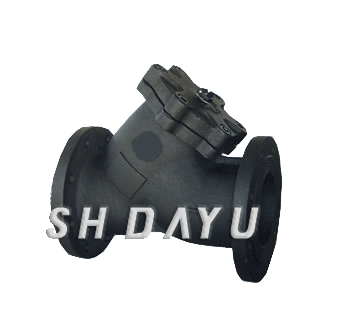

產品[法蘭過濾器]的詳細資料 |
|
產品型： |
YFG型 |
|
產品名： |
法蘭過濾器 |
|
產品特： |
液化氣過濾器廣泛用于液化氣、石油氣、蒸汽、空氣、水、油品等多種介質的管線中；保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。YFG型法蘭過濾器,法蘭過濾器,過濾器 | |
1、抗污性強，排污方便；流通面積大，壓力損失??；結構簡單，體積小。重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點：拉伸長度。大位置可移伸100mm。有利于安裝方便。提高工作效率。
|

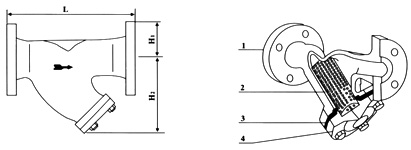

要主零件部件材料表 |
Code
序號 |
Parts
零件名稱 |
Materials
材料 |
|
1 |
Bodv
閥體 |
CarbonsteelStainlessSteel
碳鋼、不銹鋼 |
|
2 |
Filter Core Net
濾芯網 |
Stainless Steel
不銹鋼 |
|
3 |
Gasket
墊片 |
Metal graphite
金屬石墨 |
|
4 |
Gauze Filter Cap
濾網蓋 |
CarbonsteeIStainlessSteel
碳鋼、不銹鋼 |
|
Model
產品型號 |
Nominal
Diameter(DN)
公稱通徑 |
Connection
連接方式 |
Nominal
Pressure fMPa)
公稱壓力 |
Max．Allowable
TMP(℃)
高允許溫度 |
External Dimensions(mm)外形尺寸 |
|
L |
H1 |
H2 |
|
YFG |
15—20
25 |
Flange法蘭 |
1.6—4.0 |
425 |
160
150 |
53
58 |
70
95 |
|
YFG |
32 |
Flange法蘭 |
1.6—4．O |
425 |
1 80 |
73 |
120 |
|
YFG |
40 |
Flange法蘭 |
1.6—4.0 |
425 |
200 |
75 |
1 35 |
|
YFG |
50 |
Flange法蘭 |
1.6—4.0 |
425 |
230 |
80 |
1 65 |
|
YFG |
65 |
Flange法蘭 |
1.6—4.0 |
425 |
270 |
93 |
1 80 |
|
YFG |
80 |
Flange法蘭 |
1.6—4．O |
425 |
290 |
1 00 |
1 89 |
|
YFG |
1 00 |
Flange法蘭 |
1.6—4.0 |
425 |
310 |
1 1 0 |
235 |
|
YFG |
125 |
Flange法蘭 |
1.6—4.0 |
425 |
400 |
125 |
280 |
|
YFG |
1 50 |
Flange法蘭 |
1.6—4.0 |
425 |
430 |
143 |
345 |
|
YFG |
200 |
Flange法蘭 |
1.6—4．O |
425 |
500 |
170 |
410 |
|
YFG |
250 |
Flange法蘭 |
1.6—4.0 |
425 |
590 |
203 |
610 |
|
YFG |
300 |
Flange法蘭 |
1.6—4.0 |
425 |
650 |
230 |
690 |
|
YFG |
350 |
Flange法蘭 |
1.6—4.0 |
425 |
700 |
255 |
780 | | |
訂貨須知：
一、①YFG型法蘭過濾器產品名稱與型號②YFG型法蘭過濾器口徑③YFG型法蘭過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的YFG型法蘭過濾器型號，請按YFG型法蘭過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
