液壓水位控制閥產品介紹

產品[液壓水位控制閥]的詳細資料

產品型號：

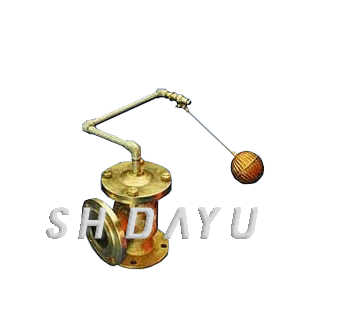

產品名稱：	液壓水位控制閥
產品特點：	該產品適用于工礦企業、民用建筑中各種水箱(池)、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。液壓水位控制閥,水位控制閥,液壓控制閥

一、工作原理

當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封而打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。

二、技術參數

使用介質：浩凈水
使用壓力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa
H142X 10—A：O 05MPa～1MPa
介質溫度：≤60℃

三、性能特點

1．運用液壓原理控制，結構新穎合理。
2．工作平穩可靠。在規定的使用壓力范圍內可保證無水錘沖擊。
3．重量輕，體積小。
4安裝維修方便。

四、結構示意圖

1閥蓋；2螺栓：3 0型密封圈；4閥體；5．螺母；
6壓蓋；7密封圈；8壓蓋2：9活塞桿；l0閥瓣
11．密封墊；12導向壓蓋；13螺母

五、安裝形式及注意事項

將該閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭Hl42x一4T—A為0 6MPa標準法蘭；Hl42x 10—A為IMPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；為防止虹吸倒流，水箱內出口管出水口應略高于控制水位。為防止噪聲及水位波動，出水口應設置消能筒。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關l才j約30～50秒，故水箱要有足夠的空余容積，以防溢水。為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。
如安裝在地下室水池，則應在地下泵房安裝報警裝置。
本產品只提供液壓閥和浮球閥，其余設備均由用戶另購或自制。

六、結構和安裝尺寸

型號	規格 (DN)	G (in)	小 (mm)	A (mm)	B (mm)	H (mm)	n-d (mm)	重量 (kg)	閥體材料
H142X-4T-A	80	t／2	150	115	120	255	4 19	16	鑄銅
H142X-4T-A	100	1／2	170	132	150	294	4 19	24	鑄銅
	150	3／4	225	140	200	370	8 19	50
H142X-4-A	200	3／4	280	190	210	455	8 19	82	鑄鐵
H142X-4-A	250	3／4	335	220	240	525	12 19	144	鑄鐵
	80	1／2	160	145	145	328	8 19	20
	100	1／2	180	160	160	357	8 19	29
	150	3／4	240	180	200	4i5	8—23	60
H142X-10-A	200	1	295	215	230	482	8—23	95	鑄鐵
	250	1	350	245	260	555	12—23	160
	300	1 1／4	400	260	290	620	12 23	2lO
	350	1 1／4	460	3lO	3lO	715	16 23	280
	400	1 1／4	515	370	370	845	16 28
