特點:

1、  密封面材料：結構陶瓷或超硬表面合金材料二種。

2、  適用于煤渣，灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料制造，耐磨損，長壽命。

3、  密封性能優越，并可進行密封面修復。

4、  進口閥座可作刮灰板，即使在落灰情況下也關閉自如。

5、  閥體腔體結構徹底避免了卡阻、積灰的問題。

6、  驅動方式：手動、氣動和電動等。

設計依據

GB

API

ASME

設計標準

GB/T12237

API 6D

ASME B16.34

結構長度

GB/T12221

API 6D

ASME B16.10

連接法蘭

GB/T9113

JB/T79

ASME B16.5、B16.47

試驗和檢驗

JB/T9092

API 6D

API 598

公稱壓力

常溫大工作壓力

殼體

試驗壓力

氣密封

試驗壓力

高壓密封

試驗壓力

1.6

1.6

2.4

0.6

1.76

2.5

2.5

3.8

0.6

2.75

4.0

4.0

6.0

0.6

4.4

6.4

6.4

9.6

0.6

7.1

Class 150

2.0

3.0

0.6

2.2

Class 300

5.0

7.5

0.6

5.5

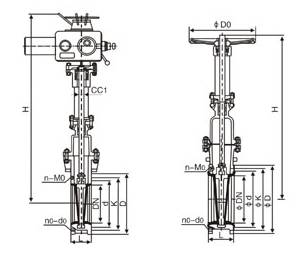

公稱壓力

PN(MPa)

公稱通徑

DN(mm)

L

D

K

d

n-d

n-M

D

H

手動

電動

1.6C

50

100

165

125

99

2-ф18

2-M16

280

320

470

65

100

185

145

118

2-ф18

2-M16

280

390

560

80

110

200

160

132

4-ф18

4-M16

280

478

660

100

120

220

180

156

4-ф18

4-M16

320

549

730

125

130

250

210

184

4-ф20

4-M16

320

798

925

150

140

280

240

211

4-ф22

4-M20

320

849

1200

200

150

340

295

266

6-ф26

6-M24

360

890

1280

250

150

405

355

319

6-ф26

6-M24

360

950

1390

300

160

460

410

370

6-ф26

6-M24

400

1000

1500

350

180

520

470

429

8-ф26

8-M24

400

1110

1450

400

210

580

525

480

8-ф30

8-M27

450

1190

1650

450

230

640

585

548

10-ф30

10-M27

560

1260

1800

500

240

715

650

609

10-ф33

10-M30

560

1330

1900

2.5

50

100

165

125

99

2-ф18

2-M16

280

320

65

100

185

145

118

2-ф18

2-M16

280

390

80

110

200

160

132

4-ф18

4-M16

280

478

100

120

235

190

156

4-ф18

4-M16

320

549

125

130

270

220

184

4-ф20

4-M16

320

798

150

140

300

250

211

4-ф22

4-M20

320

840

200

150

360

310

274

6-ф26

6-M24

360

890

250

150

425

370

330

6-ф26

6-M24

360

950

300

160

485

430

389

8-ф30

8-M27

400

1000

350

180

555

490

448

8-ф33

8-M30

400

1190

400

210

620

550

503

8-ф36

8-M33

450

1250

450

230

670

600

548

10-ф36

10-M33

560

1330

500

240

730

660

609

10-ф36

10-M33

560

1430

4.0

50

100

165

125

99

2-ф16

2-M16

280

320

65

100

185

145

118

2-ф16

2-M16

280

390

80

110

200

160

132

4-ф16

4-M16

280

478

100

120

235

190

156

4-ф20

4-M20

320

549

125

140

270

220

184

4-ф24

4-M24

320

798

150

140

300

250

211

4-ф24

4-M24

360

849

200

140

375

320

284

6-ф30

6-M27

360

950

250

160

450

385

345

6-ф33

6-M30

400

1000

300

180

515

450

409

8-ф33

8-M30

400

1000

350

200

580

510

465

8-ф36

8-M33

560

1190

400

240

660

585

535

8-ф36

8-M33

560

1260

450

260

685

670

560

10-ф36

10-M36

720

1310

500

280

755

670

615

10-ф39

10-M39

720

1330
