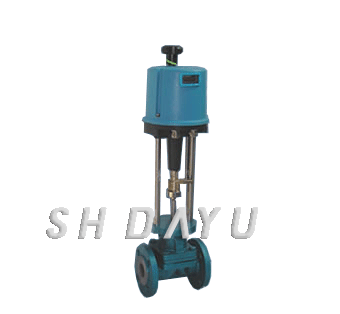

ZDSG型電動調節隔膜閥
上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品ZDSG型電動調節隔膜閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。
專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com
在線服務:
一、產品[直行程電動調節隔膜閥]的詳細資料：
產品型號：ZDSG型
產品名稱：直行程電動調節隔膜閥
產品特點：ZDSG型直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
二、主要技術參數：
執行機構：PSL智能型直行程執行機構、3810電動執行機構，詳細資料請參閱對應執行機構
電源：220V±10%50Hz
防護等級：IP65基本誤差：±1.0%
死區：≤±1.0%回差：≤±1.0%
閥體公稱通徑：25~100mm公稱壓力：1.0MPa
三、技術參數：
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系數Kv |
8 |
12 |
16 |
28 |
60 |
68 |
90 |
160 |
300 |
|
公稱壓力MPa |
1.0 | ||||||||
|
配用執行機構 |
PSL202 |
PSL 204 |
PSL 208 |
PSL 210 | |||||
|
行程 |
10 |
16 |
25 |
40 | |||||
|
允許壓差MPa |
1.0 | ||||||||
四、閥體襯里和隔膜材料的組合：
|
閥體材料 |
襯里材料 |
隔膜材料 |
使用溫度 |
適用場合 |
|
鑄鐵 |
無 |
氯丁橡膠 |
0~+65℃ |
無腐蝕性介質，水及研磨劑；泥漿類介質 |
|
HT20-40 |
聚三氟氯乙烯 |
氟橡膠 |
-20~+150℃ |
強酸，強堿，強氧化劑和一般有機溶劑，不適用于泥漿介質 |
|
鑄不銹鋼 ZG1Cr18Ni9Ti |
無 |
氟橡膠 |
-20~+200℃ |
一般酸、堿有機溶劑介質 |
五、ZDSG型電動調節隔膜閥外形尺寸、重量 注：接管法蘭標準：JB/T79.1-94：
|
公稱通徑 |
H1（mm） |
L（mm） |
H（mm） |
重量（Kg） |
|
15 |
47.5 |
140 |
578 |
15.5 |
|
20 |
52.5 |
145 |
578 |
16.5 |
|
25 |
57.5 |
155 |
578 |
17.5 |
|
32 |
67.5 |
165 |
587 |
22 |
|
40 |
72.5 |
190 |
602 |
24 |
|
50 |
80 |
210 |
642 |
31 |
|
65 |
90 |
240 |
650 |
54 |
|
80 |
97.5 |
270 |
655 |
59 |
|
100 |
107.5 |
335 |
737 |
73 |
六、型號編制說明：
|
Z |
D |
S |
G |
40 |
P |
G |
|
自控閥門 |
執行機構類型： |
位移特征： |
閥門結構： |
公稱壓力： |
閥體材質： |
溫度類型： |
|
- |
D：表示PS系列 |
S：表示直行程 |
表示隔膜閥 |
6：表示0.6MP |
C：表示碳鋼 |
G：表示中溫型 常溫省略 |
|
- |
R：表示3810系列 |
- |
- |
10：表示1.0MP |
P：表示不銹鋼 鑄鐵省略 |
- |
訂貨須知：
一、①ZDSG型電動調節隔膜閥產品名稱與型號②ZDSG型電動調節隔膜閥口徑③ZDSG型電動調節隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的ZDSG型電動調節隔膜閥型號，請按ZDSG型電動調節隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
