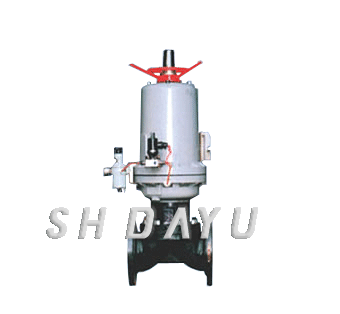

G6B41J-10型常開氣動隔膜閥
上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品G6B41J-10型常開氣動隔膜閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。
專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com
在線服務:
一、產品[氣動隔膜閥]的詳細資料：
產品名稱：常開式氣動隔膜閥
產品特點：G6B41J-10型 常閉氣動 G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型設計與制造按：GB12239 結構長度按：GB12221 法蘭連接尺寸按：GB 4216.4 試驗與檢驗按：GB/T 13927 常開式氣動襯膠隔膜閥,常開式襯氟塑料隔膜閥
二、性能規范：
|
型號 |
公稱壓力PN（MPa） |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） | |
|
殼體試驗 |
密封試驗 | ||||
|
G6K4WUFS-6 |
0．6 |
0．9 |
0．66 |
W．非腐蝕性流體 |
≤100 |
|
G6K4WUFS-4 |
0．4 |
0．6 |
0．44 | ||
三、主要零件材質：
|
零件名稱 |
閥體 |
閥瓣、閥蓋 |
氣缸、氣缸蓋 |
螺桿、閥桿、活塞 |
隔膜 |
|
材料 |
HT200襯氟塑料、襯橡膠 |
HT200 |
HT200 |
35 |
氟丁橡膠、氟塑料 |

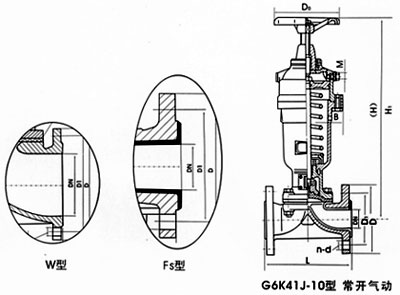

四、上明牌G6B41J-10型常開氣動隔膜閥外形連接尺寸及重量：
|
型號 |
公稱通徑DN（㎜） |
尺寸 |
氣動裝置（㎜） |
質量 | ||||||
|
L |
D1 |
D |
n-d |
H1 |
D0 |
耗氣量㎝2 |
氣源壓力MPa | |||
|
G6B41WJFS-6 |
25 |
145 |
85 |
115 |
4-13．5 |
306 |
120 |
2．395×102 |
0．4 |
7．5 |
|
32 |
160 |
100 |
140 |
4-17．5 |
- |
140 |
6．082×102 |
0．4 |
14．3 | |
|
40 |
180 |
110 |
150 |
4-17．5 |
415 |
140 |
6．082×102 |
0．4 |
16．5 | |
|
50 |
210 |
125 |
165 |
4-17．5 |
458 |
160 |
1．235×102 |
0．4-0．5 |
24 | |
|
65 |
250 |
145 |
180 |
4-17．5 |
- |
160 |
3．725×103 |
0．4-0．5 |
30 | |
|
80 |
300 |
160 |
200 |
4-17．5 |
642 |
200 |
3．725×103 |
0．4-0．5 |
51 | |
|
100 |
350 |
180 |
220 |
8-17．5 |
710 |
240 |
9．458×103 |
0．4-0．5 |
92 | |
|
125 |
400 |
210 |
250 |
8-17．5 |
804 |
320 |
- |
0．4-0．5 |
148 | |
|
150 |
460 |
240 |
285 |
8-22 |
920 |
320 |
2．868×104 |
0．5 |
200 | |
|
G6B41WJFS-4 |
200 |
570 |
295 |
340 |
8-22 |
1145 |
400 |
4．619×104 |
0．5 |
275 |
注：1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟。
訂貨須知：
二、若已經由設計單位選定大宇公司的G6B41J-10型常開氣動隔膜閥型號，請按G6B41J-10型常開氣動隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的大宇閥門專家為您審核把關。
