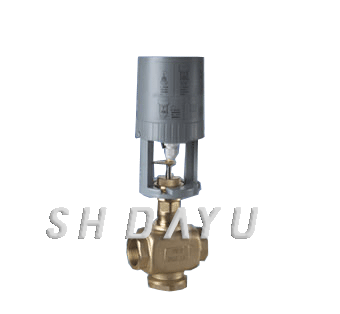

1、220V交流電壓的同步逆轉馬達，磁性離合器。 2、動作利用齒輪傳送，輸出齒輪螺桿組采用繞中心軸旋轉的平面滾動軸承支承，閥軸則采用中央螺套連接以及定位標尺。 3、閥動位置指示器。 4、可附加兩個輔助性開關及手動控制桿。 5、具有電器控制限位功能。 6、正反作用設置。 7、手動和自動功能。 8、斷線保護功能。 二、技術參數 1、輸入控制信號：4-20mADC，輸入阻抗250Ω 2、位置反饋電位器： 1K 3、閥位輸出信號：4-20mADC，負載電阻0-250Ω 4、控制電機正反轉采用過零觸發雙向可控硅。 5、死區：0.5-3%連續可調。出產設置為1% 6、輸入控制信號斷性保護：閥位可根據要求選擇停、全開與全閉 7、電源：220V AC 50HZ 8、工作環境溫度：-5—+60℃、儲存：-20—+65℃，相對濕度< 85% 9、執行機構與閥體聯接方式：BSP平行內螺紋型 10、執行機構輸出力：1000N、1500N 11、大相對溫度：不結露 12、電線聯連：電線1.5mm2 13、關閉方向：閥桿方向：閥桿下行為閥門關閉方向 14、頻率為50Hz，每毫米需4.6秒 三、材料 齒輪：不銹鋼或黃銅 減速器下板：鍍鋅鋼 外殼：防火ABS工程塑料 支架：模鑄鋁 四、接線圖 J1,J2為電位器量程選擇。對轉角300度電阻為1K的導電塑料電位器行程與電阻之關系如下： 行程 電阻（Ω） J1,J2接法 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 381 413 445 477 509 541 572 604 636 668 700 732 763 795 827 250-500Ω檔 (跨接J1,J2左邊兩端子) 500-750Ω檔（J1） 750-1000Ω檔 (J2) 注：受閥位零點位置限制，實際行程會小于允許行程值。 BH,BL,HOLD為輸入斷線時閥位的選擇： BH通 閥位取上限信號時之位置。 BL通 閥位取下限信號時之位置。 HOLD通 閥位取斷線發生時之位置。 正反作用開關在DI位置為正作用，輸入增大時閥桿向上移動(UP)。在RE位置時為反作用，輸入增大時閥桿向下移動(DOWN)。 五、安裝 1、將驅動器支架套在閥門連接器上，旋緊驅動器固定螺絲 2、將閥桿提起，并將刻度指示器套入閥桿，接著轉動驅動器連接桿使其旋入閥桿中。調整好位置后，用扳手將鎖緊螺母鎖緊。 3、安裝時，優先考慮垂直安裝，且應留下足夠的空間以作維修時卸去驅動器用。 4、通電使閥門關閉，將刻度標尺關閉刻度線與刻度指示器對準，并將刻度標尺可靠地帖于驅動器支架上。 六、調試 A、閥位變送部分的調整 1、將A/M選擇開關放在手動(M)位置。 2、輸入信號Iin取較大值，確保斷線指示燈(BRK)(紅)不亮。如果Iin=20mA時仍亮，可以調整IS電位器，順時針時可使Iin放大，使BRK不亮。 3、此時按按鈕DEC,INC可使執行器相應運動，使Iout減小或增大。 4、如果運動中間上下限指示燈(HL,LL)亮，則應相應調整上下限設定電位器(HL,LL),順時針?lè)较驎r(shí)限位值調大，反時針調小。以保證執行器可走到全開全關的位置。 5、 按鈕DEC,INC同時按下不會產生損傷，但執行器也不會動作，故每次只應按一個。 6、按鈕按下時動作指示燈(DOWN,UP)會亮。正作用時按INC使UP燈亮，按DEC使DOWN燈亮。反作用時按INC使DOWN燈亮，按DEC使UP燈亮。 7、根據標尺指示的全開全關位置，以及正反作用的選擇，Iout對應為4mA或20mA。如果不準確，可以調OS,OZ電位器。OZ用于調零點，即4mA處。OS用于調量程，即20mA處。順時針時使Iout調大，反時針時調小。 8、 OZ,OS要反復進行數次調整，直到全開全關位置的Iout均準確為止。 B、輸入部分調整 1、A/M開關放在自動(A)位置。 2、改變Iin使執行器跟蹤運動。Iout便相應產生改變。如果發生振蕩，便是死區太小，應增大死區。增大Iin到某值，記下此時之Iout，繼續增大一點Iin，然后減小Iin為先前所取值，讀取新的Iout，這二個Iout之差為死區。死區大小可用死區調整電位器DB改變，順時針調大，反時針調小。直到死區為合適大小。 3、Iout與Iin應一一對應，如有誤差可用IZ,IS電位器調整。IZ為輸入零點調整電位器(即4mA處)，IS為輸入量程調整電位器(即20mA處)。順時針旋轉可使對應的Iout增大，反時針時調小。 4、 調整數次便可調好輸入部分。如果發生調亂，致使斷線指示燈亮(BRK)，則先順時針旋轉IS,IZ，使BRK燈滅，然后重新調Iin與Iout之對應關系。 C、限位的設定 1、 A/M開關放在手動(M)位置。 2、按鈕INC或DEC操作閥位到所需下限值處。 3、順時針旋轉下限設定電位器LL使下限設定值增大，直到下限指示燈LL亮即可。 4、再用按鈕INC操作閥位到所需上限值處。 5、反時針旋轉上限設定電位器HL使上限設定值減小,直到上限指示燈HL亮即可。 所設定的上下限對自動、手動和斷線各種情形均是一樣的、有效的，所以要考慮周詳后選取所需的上下限值。由于VA3000執行器未配行程兩端的機械限位開關，需要本上下限限位功能來切斷通往馬達的電流，以防馬達燒毀。 D、輸入斷線安全選擇 通過短路塊在BH,BL,HOLD插座中選擇一個即可。

訂貨須知：

一、①VA3000超小型直行程電動執行機構產品名稱與型號②VA3000超小型直行程電動執行機構口徑③VA3000超小型直行程電動執行機構是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定公司的VA3000超小型直行程電動執行機構型號，請按VA3000超小型直行程電動執行機構型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
