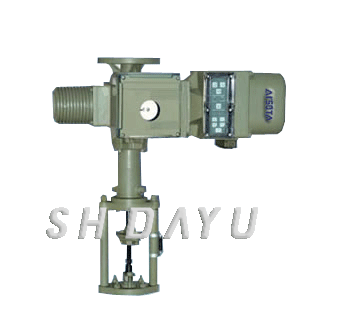

1．WF-S位置發送器采用具有1/250分辨能力的高可靠性的導電塑料電位器。 2．采用集成電路技術，功耗少、溫升低，具有恒流輸出穩定可靠。 3．可以在規定的行程范圍內設計帶限位控制。 4．用電位器調整零點和行程簡單易行。 5．調整反零位（20~4）mA DC,只需調換電位器①、③兩點，稍加調整即可。 6．位置反饋所用電器原件經篩選，并且組裝后經高低溫試驗。保證執行機構 二、用途 DKZ型直行程電動執行機構可以與變送器，調節器等儀表配套使用，它以電源為動力，接受4~20mA DC信號，將此轉換成與輸入信號相對應的直線位移，自動地操縱閥門等調節機構，完成自動調節任務，或者配用電動操作器實現遠方手動控制。該儀表可廣泛應用于發電廠、鋼鐵廠、化工、輕工等工業部門的調節系統中。該儀表適用于無腐蝕性氣體、環境溫度為-25℃～＋70℃，相對溫度為≤95%的場所。 三、型號、規格（表1） 注：行程、推力可以根據用戶特殊設計。輸出軸用開合螺母連接，智能型在訂貨時說明。 型號規格 開關型輸出信號（mA.DC） 行程開關帶（√）不帶（×） 出軸推力（N） 行程 全行程時間（S） 消耗功率（W） DKZ-310 0~10 × 4000 10、16 25、30 10mm 8 155 DKZ-310-X 0~10 √ 16mm 12.5 DKZ-310C 4~20 × 25mm 20 DKZ-310C-X 4~20 √ 30mm 24 DKZ-410 0~10 × 6400 18、30 40、60 18mm 16 DKZ-410-X 0~10 √ 30mm 24 DKZ-410C 4~20 × 40mm 32 DKZ-410C-X 4~20 √ 60mm 50 DKZ-510 0~10 × 16000 30、50 60、100 30mm 16 400 DKZ-510-X 0~10 √ 50mm 30 DKZ-510C 4~20 × 60mm 40 DKZ-510C-X 4~20 √ 100mm 60 DKZ-610 0~10 × 25000 30、50 60、100 30mm 16 1000 DKZ-610-X 0~10 √ 50mm 30 DKZ-610C 4~20 × 60mm 40 DKZ-610C-X 4~20 √ 100mm 60 四、主要技術參數 1. 開關型電動執行機構內有位置發送器，輸出電流信號。 2. 智能型電動執行機構內有智能模塊，可輸入4-20mA信號對閥門進行智能控制。根據戶需要，此模塊下面有導軌也可安裝在控制箱內，具體接線和性能參見模塊說明書。 3. 執行機構為現場就地安裝式結構，在減速器箱體上裝有交流伺服電機和導電塑料電位器。減速器上有手動部件，輸出軸，機械限位塊等 4. 執行器與減速器的聯接和調整是通過杠桿和彈簧來實現的。當減速器輸出軸上下運動時，杠桿一端依靠彈簧的拉力緊壓在輸出軸的端面上，因而定位器芯棒產生軸向位移，達到改變電位器阻值大小的目的，輸出軸位移的行程和定位器阻值呈線性關系。利用杠桿支點的距離不同來改變行程的變化。機械限位塊則按不同行程來進行設置。 五、外形及安裝尺寸 型 號 長×寬×高A×B×C 閥桿連接螺孔(F) 法蘭連接孔距(E) 法蘭連接 螺孔(D) 法蘭吻合內徑(G) 法蘭外徑(H) 行程 螺口到法蘭底(L1) 法蘭厚度(L2) 嚙合螺絲長度(L3) 開合螺母長度(L4) 重量kg 310 230×460×490 M16×1.5 Ф80 2-Ф11 Ф60H9 Ф150 10 116 18 17 40 45 310 230×460×490 M16×1.5 Ф80 2-Ф11 Ф60H9 Ф150 30 98 18 17 40 45 410 230×530×540 M16×1.5 Ф105 4-Ф11 Ф80H9 Ф150 18 159 23 17 40 50 410 230×530×540 M16×1.5 Ф105 4-Ф11 Ф80H9 Ф150 30 147 23 17 40 50 410 230×530×570 M16×1.5 Ф105 4-Ф11 Ф80H9 Ф150 60 117 23 17 40 50 510 230×630×625 M20×2 Ф105 4-Ф11 Ф95H9 Ф200 30 168 30 20 46 65 510 260×630×625 M20×2 Ф118 4-Ф11 Ф95H9 Ф200 50 148 30 20 46 65 510 260×630×625 M20×2 Ф118 4-Ф11 Ф95H9 Ф200 60 144 30 20 46 65 610 260×720×625 M20×2 Ф118 4-Ф11 Ф95H9 Ф200 30 168 30 20 46 85 610 260×720×625 M20×2 Ф118 4-Ф11 Ф95H9 Ф200 50 148 30 20 46 85 610 260×720×625 M20×2 Ф118 4-Ф11 Ф95H9 Ф200 60 144 30 20 46 85 610 260×720×645 M20×2 Ф170 4-Ф18 Ф100H9 Ф200 100 124 30 20 46 90 機座號 型號 長×寬×高A×B×C（mm） 閥桿連接螺孔（F） 法蘭連接孔距（E） 法蘭連接螺孔（D） 法蘭吻合內徑（G） 重量 I DKZ-310 230×460×490 M8 Ф80 2孔Ф10 Ф60 45 DKZ-410 230×530×540 M12×1.25 Ф105 4孔Ф12 Ф80 50 230×460×575 M16×1.5 Ф118 4孔Ф14 Ф95 Ⅱ DKZ-510 260×630×625 M16×1.5 Ф118 4孔Ф14 Ф95 65 260×630×645 M20×1.5 Ф130 4孔Ф18 Ф100 DKZ-610 260×720×625 M16×1.5 Ф118 4孔Ф14 Ф95 85 DKZ-610 260×720×645 M20×1.5 Ф118 4孔Ф18 Ф100

訂貨須知：

一、①DKZ型直行程電動執行機構產品名稱與型號②DKZ型直行程電動執行機構口徑③DKZ型直行程電動執行機構是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定公司的DKZ型直行程電動執行機構型號，請按DKZ型直行程電動執行機構型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
