防爆電動執行機構 產品介紹

產品[電動執行機構（直行程和角行程）]的詳細資料

產品型號： 3810系列、3410

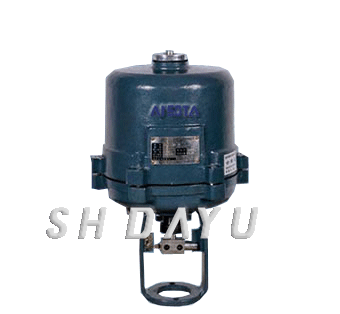

產品名稱：電動執行機構（直行程和角行程）
產品特點： 3810系列電子式電動執行器，是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器”采用的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程和角行程調節閥門組成電動調節閥。 3410系列電子式電動執行器是以220V交流單相電源為驅動電源，輸入信號采用220V交流開關，電機采用交流可逆單相齒輪減速電機，開度檢測采用精密導電塑料定位器，可與各種直行程和角行程調節閥門組成開關控制型電動執行器。3810系列、3410系列電動執行機構,電動直行程,電動角行程

一、直行程3810L、3410L系列

類別	3810L系列	3410L系列	額定輸出力N	速度mm/s	大行程mm
普通型	381LS A-08	341LS A-08	800	4.2	30
	381LSA-20	341LSA-20	2000	2.1	30
	381LSB-30	341LSB-30	3000	3.5	60
	381LS B-50	341LS B-50	5000	1.7	60
	381LSC-65	341LSC-65	6500	3.4	100
	381LSC-99	341LSC-99	10000	2.0
	381LSC-160	341LSC-160	16000	1.0
隔爆型	381LX A-08	341LX A-08	800	4.2	30
	381LXA-20	341LXA-20	2000	2.1	30
	381LXA-30	341LXA-30	3000	3.5	60
	381LXA-50	341LXA-50	5000	1.7	60

二、角行程3810R、3410R系列

類別	3810R系列	3410R系列	額定輸出力矩N.m	動作時間90o/S	大轉角
普通型	381RSA-02	341RSA-02	20	8.5	90o
	381RSA-05	341RSA-05	50	17
	381RSB-10	341RSB-10	100	18
	381RSB-20	341RSB-20	200	36
	381RSC-30	341RSC-30	300	24
	381RSC-50	341RSC-50	500	42
	381RSC-60	341RSC-60	600	48
	381RSD-100	341RSD-100	1000	30
	381RSD-150	341RSD-150	1500	42
隔爆型	381RSXB-10	341RSXB-10	100	18
隔爆型	381RSXB-20	341RSXB-20	200	36

三、主要技術參數

	參數名稱		3810系列	3410系列
控制機構	輸入信號		4～20mADC或1～5VDC	220VAC開關信號
	開度信號		4～20mADC(負荷電阻500Ω以下)	反饋4～20mADC或0～1.0KΩ
	死區		0.8～1.0%可調到0.4%
	零點調整		25%
	量程調整		20～100%
	基本誤差、回差		1.0%
	控制限位、開關		開側、閉側	開側、閉側
	開度檢測		精密導電塑料電位器	精密導電塑料電位器
動力	電源		AC220±10% 50Hz	AC220±10% 50Hz
	驅動電機		AC可逆單相齒輪減速電機	AC可逆單相齒輪減速電機
	耗電功率	A型	50 VA	50 VA
		B型	150 VA	150 VA
		C型	220 VA	220 VA
		D型	350VA	350VA
附屬機構	過載保護單元		A、B型任選，C、D型必備
	力矩開關		角行程可以安裝（選擇件）	角行程可以安裝（選擇件）
	空間加熱器		選擇件，但防爆型不裝	選擇件，但防爆型不裝
	手動機構		便攜式手動曲柄	便攜式手動曲柄
安裝條件	環境溫度		普通型無加熱器-10℃～＋60℃	普通型無加熱器-10℃～＋60℃
			普通型有加熱器-35℃～＋60℃	普通型有加熱器-35℃～＋60℃
			防爆型-10℃～＋60℃	防爆型-10℃～＋60℃
	允許振動		1.5G以下	1.5G以下
	相對濕度		普通型95%以下,防爆型45～85%	普通型95%以下,防爆型45～85%
	環境氣體		無腐蝕性氣體	無腐蝕性氣體
	接線口		普通A、B、C型2-PF1/2	普通A、B、C型2-PF1/2
			普通D型和防爆型2-PF3/4	普通D型和防爆型2-PF3/4
	配線口		信號線屏蔽并與電源線隔離
	保護等級		IP55	IP55
	防爆等級		EXd II BT4	EXd II BT4

訂貨須知：

一、①3810系列電子式電動執行器產品名稱與型號②3810系列電子式電動執行器口徑③3810系列電子式電動執行器是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定公司的3810系列電子式電動執行器型號，請按3810系列電子式電動執行器型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
