ZZYP自力式壓力調節閥產品介紹

產品說明

通用型自力式壓力調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按預定設定值，進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控制系統。該產品由低流阻單座(套筒)閥體、波紋管(套筒)平衡件及執行機構組成。是符合國際標準的新一代閥門產品，其特點有： 1、無需外加驅動能源的節能型自控系統，設備費用低，適用于爆炸性環境； 2、結構簡單，維護工作量??； 3、設定點可調且范圍寬，便于用戶在設定范圍內連續調整； 4、膜片式執行機構較氣缸式機構檢測精度高，動作靈敏； 5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。該產品由于無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供暖及無外界供電、供氣且又需控制液體及氣體壓力的場合。據國外報道，城市供熱、供暖系統采用該產品，節能效率比以前提高30%-40%，效果顯著.

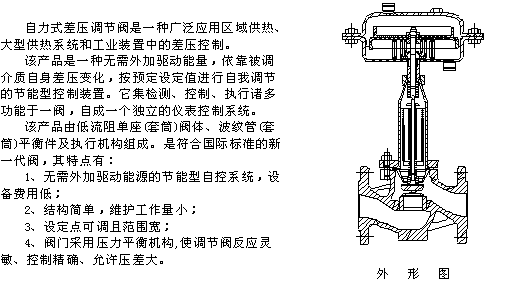

1:概述
B800自力型差壓調節閥

2:主要技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數(Kv)	3.2	5	8	12.5	20	32	50	80	125	190	280	420	500
公稱壓力(Mpa)	1.6、4.0
壓力設定值范圍(Kpa)	5～25、10～60、20～100、50～150、100～250、 200～500、450～1000
壓力平衡件	波紋管									套筒
大允許壓差△P(Mpa)	2.5						2.0		1.6		1.5	1.0
介質溫度(℃)	氣體≤80；液體≤140；加隔離罐≤200
固有流量特性	快開(特性與國外相同)
法蘭連接形式	PN1.6MPa按GB9113.1-2000平面、突面整體鋼制管法蘭，閥體突面 PN4.0MPa按GB9113.1-2000凹凸面整體鋼管法蘭，閥體凹面
執行機構信號接口	M12×1.5

注：可為用戶提供按ANSI.JPI等法蘭標準制造的產品。

表三單位：mm

公稱通徑 DN		15	20	25	32	40	50	65	80	100	125	150	200	250
法蘭端面距 L		140		160	180	200	230	290	310	350	400	480	630	700
高度 H		390						450		520	625	725	895
0.05～0.25	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 Kg	21	21.5	22.5	29	29.5	32	46	51	65	135	185	425	485
0.1～0.6	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
0.2～1.0	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
0.5～1.5	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
1.0～2.5	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
2.0～5.0 4.5～10	高度 H	610						685		740	990	1120	1260
	膜頭 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485

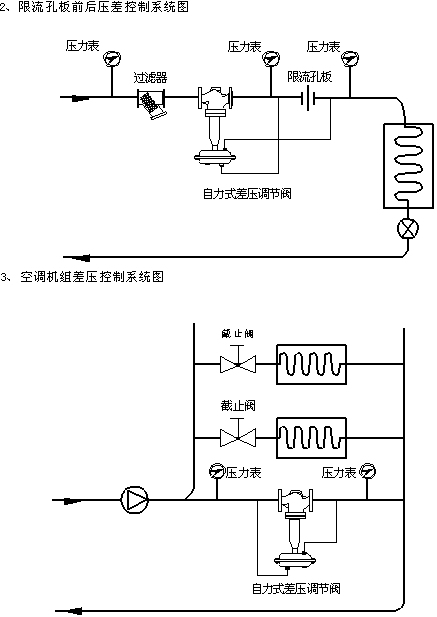

4:應用典列
B800自力型差壓調節閥

訂貨須知：

一、①通用型自力式壓力調節閥產品名稱與型號②通用型自力式壓力調節閥口徑③通用型自力式壓力調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的通用型自力式壓力調節閥型號，請按通用型自力式壓力調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
