ZZC，ZZV系列自力式差(微)壓力控制調節閥可用于公稱壓力PN0.1、PN10。差(微)壓均可分段調節。從50mm.WC至0.1MPa。自力式差(微)壓力調節閥用途十分廣泛,可用于工業燃燒爐系統,控制兩種物料,如煤氣、空氣流量配比,以達理想燃燒。用于氫冷發電機組密封油系統,控制密封油與氫氣間壓力差,以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓,端壓,力為零)。

一、壓力控制調節閥特點

● 無需停止生產即可進行設定值的調整;
● 無填料,閥桿上、下活動時不存在磨擦,上密封可靠
● 執行機構敏感元件極為靈敏,極微小的壓力變化會被感測出來
● 閥體為四通形式,因而K、B型可通用一種閥體



二、壓力調節閥主要技術參數和性能指標（表一）

額定行程		20	25	32	40	50	65	80	100
公稱壓力PN（MPa） 差壓調節范圍（KPa）	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN					53	83
額定行程		6	8		10		15		20
公稱壓力PN(MPa)		0.10 1.0
差壓調節范圍(KPa)		0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100
介質溫度(℃)		≤80
調節精度(%)		≤10
允許泄漏量(L/H)	ZZCP/ZZVP	10-4×閥額定容量（IV級）
	ZZCN	5×10-3×閥額定容量（II級）



(表二)單位:mm

公稱通徑(DN)		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
	ZZCN					536	536	570	590
L	ZZCP/ZZVP	150	160	180	20	230	290	310	350
	ZZCN					222	222	310	350
重量		12	13	15	17	20	28	38	43
導壓管螺紋接頭		M16×1.5

三、法蘭盡寸(表三)

公稱通徑(DN)		20	25	32	40	50	65	80	100
D	PN01PN10	105	115	140	150	165	185	200	220
D1	PN01	PN10	75	85	100	125	145	160	180
b	PN01 PN10	16		18		20		22
n-Φ	PN01 PN10	4-14		4-18				8-18
fl×D2	PN01 PN10	2×56	3×56	3×76	3×84	3×99	3×118	3×132	3×156

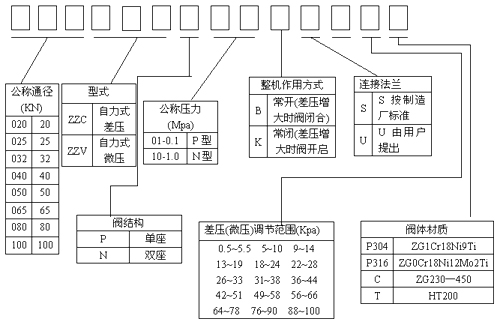

四、型號編制

訂貨須知：

一、①壓力調節閥產品名稱與型號②壓力調節閥口徑③壓力調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的壓力調節閥型號，請按壓力調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
