一、產品[精小型氣動薄膜單座(套筒)調節閥]的詳細資料:
產品型號:ZJHP(M)

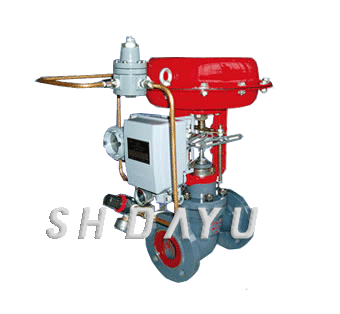

產品名稱:精小型氣動薄膜單座(套筒)調節閥
產品特點:ZJHP(M)型氣動單座(套筒)調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥(套筒閥)組成,單座閥閥體直通單座蓋上導向結構,閥芯為柱塞型結構,與普通單座閥相比具有體積小,重量輕,流量大等特點適用于流量大,泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比,具有體積小1/3,重量輕1/3,流量大1/3的特點,廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
二、閥體:
閥體形式:直通單座(套筒)倒S型鑄造型閥
公稱通徑:DN20~300mm
公稱壓力:PN1.6 4.0 6.4MPa
連接形式:法蘭式按JB78-59 JB/T79.2-94凹式
材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋:常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
三、閥內組件:
閥芯型式:上導單座(套筒)柱塞型閥芯
流量特性:直線特性、等百分比特性或快開特性
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

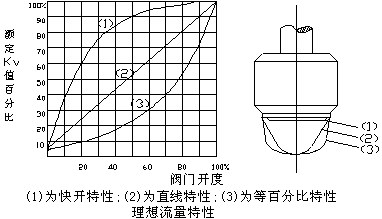

四、流量特性圖:
五、執行機構:
形 式:多彈簧式薄膜執行機構 墊 片:橡膠石棉板、1Cr18Ni9Ti
膜片材料:丁睛橡膠夾增強滌綸織物 彈簧 范圍: 20-100(40-200、80-240 、20-60
壓縮彈簧:60Si2Mn 60-100) KPa
推 桿:2Cr13 供氣 壓力:0.14 0.16 0.28MPa
膜 蓋:A3 氣源 接頭:內螺紋M10X1
襯 套:2Cr13 環境 溫度:-30~+70℃
閥作用型式:氣一開式,氣一關式
六、主要技術參數:
公稱通徑 |
閥座直徑 |
額定流量系數Kv |
額定行程 |
薄膜有效面積cm2 |
固有可調比 |
環境溫度℃ |
基本誤差 |
回差 |
死區 |
額定流量系數 |
泄漏量 | |
直線 |
等百分比 |
|||||||||||
G3/4 |
3 4 5 6 7 8 |
0.08 0.12 0.20 0.32 0.50 0.80 |
10 |
220 |
50:1 |
-40~+85 |
不帶定位器±5% 帶定位器±1% |
不帶定位器±3% 帶定位器1% |
不帶定位器±3% 帶定位器0.4% |
±10% |
單座10-4閥額容量(套筒10-3閥額定容量) | |
20 |
10 |
1.8 |
1.6 |
10 |
350 | |||||||
12 |
2.8 |
2.5 | ||||||||||
15 |
4.4 |
4 | ||||||||||
20 |
6.9 |
6.3 | ||||||||||
25 |
25 |
11 |
10 |
16 | ||||||||
40 |
32 |
17.6 |
16 |
25 | ||||||||
40 |
27.5 |
25 | ||||||||||
50 |
50 |
44 |
40 | |||||||||
65 |
65 |
69 |
63 |
40 |
560 | |||||||
80 |
80 |
110 |
100 | |||||||||
100 |
100 |
176 |
160 | |||||||||
150 |
125 |
275 |
250 |
60 |
900 | |||||||
150 |
440 |
400 | ||||||||||
200 |
200 |
690 |
630 | |||||||||
250 |
250 |
1000 |
900 |
100 |
1400 | |||||||
300 |
300 |
1600 |
1440 |
七、ZJHP型氣動單座調節閥允許壓差:
開關方式 |
執行機構型號 |
彈簧范圍KPa |
氣源壓力MPa |
公稱通徑(閥座直徑)mm | |||||||||||
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | |||||||
10 |
12 |
15 |
20 | ||||||||||||
氣關 |
ZHA-22 |
20-100 20-100 40-200 |
0.14 0.25 0.4 |
6.4 6.4 6.4 |
6.19 6.4 6.4 |
3.96 6.4 6.4 |
2.2 6.4 6.4 |
1.4 6.4 6.4 |
|||||||
ZHA-23 |
20-100 20-100 40-200 |
- |
0.56 3.64 5.04 |
||||||||||||
ZHA-34 |
20-100 20-100 40-200 |
0.35 2.30 3.18 |
|||||||||||||
ZHA-45 |
20-100 20-100 40-200 |
0.34 2.21 3.06 |
0.22 1.43 1.98 |
0.14 0.91 1.26 |
|||||||||||
氣開 |
ZHB-22 |
20-100 40-100 80-240 |
0.14 0.25 0.4 |
4.64 6.4 6.4 |
3.09 6.4 6.4 |
1.98 5.94 6.4 |
1.11 3.3 6.4 |
0.7 2.1 4.9 |
0.10 0.66 0.92 |
0.06 0.37 0.52 | |||||
ZHB-23 |
20-100 40-100 80-240 |
0.28 0.84 1.95 |
0.18 0.53 1.25 |
||||||||||||
ZHB-34 |
20-100 40-100 80-240 |
0.17 0.51 1.18 |
0.11 0.33 0.78 |
0.07 0.21 0.5 |
|||||||||||
ZHB-45 |
20-100 40-100 80-240 |
0.05 0.15 0.36 |
0.03 0.09 0.21 |
1、本表以標準規格執行機構為計算基礎。如大工作壓差超出表列范圍,可向廠方提出,采取適當?shù)慕鉀Q辦法。
2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。
八、ZJHM型氣動套筒調節閥允許壓差表:
開關方式 |
執行機構型號 |
彈簧范圍KPa |
氣源壓力MPa |
公稱通徑 | |||||||
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | ||||
氣關 |
ZHA-22 |
20-100 20-100 40-200 |
0.14 0.25 0.4 |
3.00 |
|||||||
6.4 |
|||||||||||
6.4 |
|||||||||||
|
20-100 |
0.14 |
2.25 |
1.95 |
|||||||
6.4 |
6.4 |
||||||||||
6.4 |
6.4 |
||||||||||
ZHA-34 |
20-100 |
0.14 |
2.36 |
2.04 |
1.67 |
||||||
6.4 |
6.4 |
6.4 |
|||||||||
6.4 |
6.4 |
6.4 |
|||||||||
ZHA-45 |
20-100 |
0.14 |
1.41 |
1.14 | |||||||
6.4 |
6.4 | ||||||||||
6.4 |
6.4 | ||||||||||
氣開 |
ZHB-22 |
20-100 |
0.14 |
1.50 |
|||||||
4.50 |
|||||||||||
6.4 |
|||||||||||
ZHB-23 |
20-100 |
0.14 |
|||||||||
1.13 |
0.98 |
||||||||||
3.38 |
2.93 |
||||||||||
ZHB-34 |
20-100 |
0.14 |
6.4 |
6.4 |
1.18 |
1.02 |
0.84 |
||||
3.54 |
3.06 |
2.51 |
|||||||||
6.4 |
6.4 |
5.85 |
|||||||||
ZHB-45 |
20-100 40-100 80-240 |
0.14 0.25 0.4 |
0.71 |
0.57 | |||||||
2.12 |
1.71 | ||||||||||
4.94 |
4.00 |
說明: 1、本表以標準規格執行機構為計算基礎。如大工作壓差超出表列范圍,可向廠方提出,采取適 當?shù)慕鉀Q辦法。
九、ZJHP/M型氣動調節閥外形圖:
|
|
十、ZJHP/M型氣動薄膜調節閥外型尺寸:
公稱通徑 |
L(mm) |
H(mm) |
H1(mm) |
ФA(mm) | ||||||
ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6 |
ANSI300 JIS2030KRF PN4.0 |
ANSI600 JIS40K.RF PN6.4 |
普通 |
高溫 |
PN6 |
PN16 |
PN40 |
PN64 | ||
G3/4″ |
120 |
120 |
120 |
253 |
31 |
31 |
236 | |||
20 |
181 |
194 |
206 |
398.5 |
548.5 |
45 |
52.5 |
65 |
285 | |
25 |
184 |
197 |
210 |
410.5 |
560.5 |
50 |
57.5 |
70 | ||
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 | ||
50 |
254 |
267 |
286 |
457.5 |
627.5 |
70 |
82.5 |
90 | ||
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92.5 |
102.5 |
360 | |
80 |
298 |
317 |
337 |
622 |
8.7 |
95 |
100 |
107.5 | ||
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117.5 |
125 | |
150 |
451 |
473 |
508 |
870 |
1130 |
132.5 |
142.5 |
150 |
172.5 |
470 |
200 |
600 |
610 |
650</, DIV> |
890 |
1150 |
160 |
170 |
187.5 |
207.5 |
法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7-88、GB9115.9-88、PN64符合JB79-59。此連接尺寸與老產品的采用的JB78-59《鑄鐵法蘭》,JB79-59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001-1984
ANSIB16.5-1981
法蘭連接:FF、PR、RJ和LG。
十一、型號編制說明:
Z |
J |
H |
P |
16 |
C |
G |
K |
自控閥門 |
執行機構: |
多彈簧氣動薄膜執行機構 |
閥門結構類型: |
公稱壓力: |
閥體材質: |
溫度類型: |
作用型式: |
J:表示精小型 |
P:表示單座 |
16:表示1.6MPa |
C:表示碳鋼 |
G:中溫型常溫省略 |
K:表示氣開型 | ||
N:表示雙座 |
25:表示2.5MPa |
P:表示不銹鋼 |
B:表示氣關型 | ||||
M:表示套筒閥 |
40:表示4.0MPa |
F46:表示閥體襯氟 |
|||||
64:表示6.4MPa |
