一、產品[電子式三通電動調節閥]的詳細資料:
產品型號:ZDSF(H)型

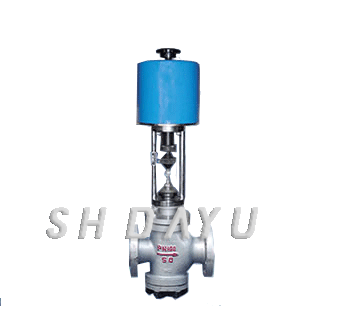

產品名稱:電子式三通電動調節閥
產品特點:ZDSF(H)型直行程分流、合流電動調節閥,由三通分流,合流閥門配用德國進口PS系列直行程電動執行機構組成。電動執行機構內有伺服系統,無需另配伺服放大器,有輸入控制信號(4-20mADC或1-5VDC)及單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節,采用平衡式閥塞結構,具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大,連線簡單等特點,調節閥廣泛用于流量系數大,泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。
二、閥體:
形式:三通雙座鑄造閥 公稱通徑:25-300mm 公稱壓力:PM1.6 4.0 6.4MPa 連接形式:法蘭式按JB78-59 JB79-59 材料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
三、上閥蓋:
常 溫 型:-20℃-+200℃
散 熱 型:-40℃-+450℃
壓蓋形式:螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
四、閥內組件:
閥芯形式:雙導向雙座套筒型閥芯 流量特性:等百分比特性,線性特性和快開特性 材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti |
五、執行機構:
類型:可選PS、3810、ZAZ型(DN100以內)、DKZ型(DN100以上)系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能:請參閱對應的執行機構與閥門定位器說明書。
六、主要零件材料及推薦使用溫度范圍:
閥體材料 |
公稱壓力MPa |
介質工作溫度 | |||||||||||||
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< | ||
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 | ||
大工作壓力MPa | |||||||||||||||
鑄鐵HT200 |
1.6 |
1.6 |
1.5 |
||||||||||||
鑄鋼ZG25 |
4.0 6.4 |
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|||||||
不銹鋼ZG1r18Ni9Ti |
4.0 6.4 |
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 0 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
七、ZDSF(H)型直行程分(合)流電動調節閥規格參數表:
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
閥座直徑dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
分流 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 | ||||||
行程mm |
16 |
25 |
40 |
60 |
100 | ||||||||
允許壓差△MPa |
≤公稱壓力MPa | ||||||||||||
基本誤差% |
±2.5 | ||||||||||||
回差% |
2.5 | ||||||||||||
死區% |
1.0 | ||||||||||||
始終點偏差% |
±2.5 | ||||||||||||
額定行程偏差% |
2.5 | ||||||||||||
允許泄漏量Q |
Kv值的0.05% | ||||||||||||
可調范圍 |
30:1 | ||||||||||||
配電動執行器型號 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 | ||||||
3810L |
SA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 | |||||||
公稱壓力介質溫度閥體材料 |
1.6MPa |
常溫-20℃~+200℃ 鑄鐵HT200 | |||||||||||
4.0MPa |
常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
6.4MPa |
常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
八、ZDSH(F)型直行程電動三通合(分)流調節閥外型尺寸表:
公稱通徑DN
|
合流 |
分流 | |||||||||||||||
R
|
L |
H |
H1
|
L |
H |
H1 | |||||||||||
PN(MPa)
|
PN(MPa)
|
PN(MPa) |
PN(MPa) | ||||||||||||||
- |
- |
- |
常溫 |
中溫 |
- |
- |
- |
- |
- |
- |
常溫 |
中溫 |
- |
- |
- | ||
25 |
176 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
32 |
176 |
200 |
200 |
210 |
718 |
848 |
150 |
160 |
170 |
200 |
200 |
210 |
718 |
848 |
150 |
160 |
170 |
40 |
176 |
220 |
230 |
235 |
795 |
925 |
160 |
170 |
180 |
220 |
235 |
235 |
795 |
925 |
160 |
170 |
180 |
50 |
176 |
250 |
255 |
265 |
835 |
960 |
180 |
190 |
200 |
250 |
255 |
265 |
835 |
960 |
180 |
190 |
200 |
65 |
176 |
275 |
285 |
295 |
1067 |
1214 |
200 |
210 |
220 |
275 |
285 |
295 |
1067 |
1214 |
200 |
210 |
220 |
80 |
176 |
300 |
310 |
320 |
1080 |
1243 |
210 |
230 |
240 |
300 |
310 |
320 |
1102 |
1265 |
225 |
250 |
265 |
100 |
176 |
350 |
360 |
370 |
1094 |
1257 |
220 |
250 |
260 |
350 |
360 |
370 |
1131 |
1294 |
245 |
275 |
285 |
125 |
225 |
410 |
430 |
440 |
1292 |
1492 |
260 |
300 |
300 |
410 |
425 |
440 |
1329 |
1529 |
285 |
320 |
325 |
150 |
225 |
450 |
465 |
475 |
1321 |
1520 |
280 |
320 |
320 |
450 |
460 |
475 |
1358 |
1557 |
305 |
340 |
345 |
200 |
225 |
550 |
560 |
570 |
1400 |
1597 |
320 |
380 |
380 |
550 |
560 |
570 |
1445 |
1642 |
350 |
400 |
410 |
250 |
225 |
635 |
660 |
670 |
- |
- |
- |
474 |
474 |
635 |
660 |
670 |
- |
- |
- |
- |
- |
300 |
225 |
720 |
740 |
770 |
- |
- |
- |
584 |
584 |
720 |
740 |
770 |
- |
- |
- |
- |
- |
九、型號編制說明:
Z |
D |
S |
F |
40 |
P |
G |
自控閥門 |
執行機構類型: |
位移特征: |
閥門結構形式 |
公稱壓力: |
閥體材質: |
溫度類型: |
D:表示PS系列 |
S:表示直行程 |
F:表示分流閥 |
16:表示1..6MP |
C:表示碳鋼 |
G:表示中溫型 | |
R:表示3810系列 |
H:表示合流閥 |
40:表示4..0MP |
P:表示不銹鋼 |
常溫省略 | ||
H:表示DKZ系列 |
64:表示6.4MP |
鑄鐵省略 |
||||
C:表示ZAZ系列 |
訂貨須知:
一、①ZDSF電子式三通調節閥產品名稱與型號②ZDSF電子式三通調節閥口徑③ZDSF電子式三通調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的ZDSF電子式三通調節閥型號,請按ZDSF電子式三通調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
