ZAJQ型電動調節球閥

上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品ZAJQ型電動調節球閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。

專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com

在線服務:

產品介紹同類產品在線訊盤

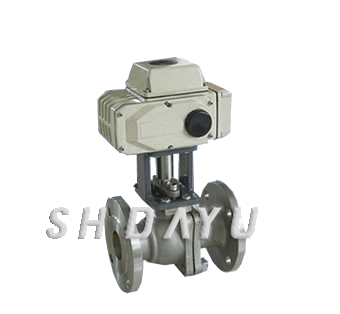

ZAJQ型電動調節球閥產品介紹

尺寸圖

一、產品[電動二通調節球閥（法蘭式、對夾式、臺灣三片式絲扣）]的詳細資料:

產品型號：ZAJQ型

產品名稱：電動二通調節球閥（法蘭式、對夾式、臺灣三片式絲扣）

產品特點：ZAJQ型智能電動球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘鋤楷含顆粒，纖維性質的場合。目前廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

二、閥體：

形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

三、閥內組件：

閥芯形式： O型閥芯
流量特性：快開型
材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封

四、具有理想流量特性表：

公稱通徑（DN）

不同開度角下的Kv值

溫度

10o

20o

30o

40o

50o

60o

70o

80o

90o

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

35

71

133

248

398

620

890

150

20

40

8/0

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2543

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

五、執行機構：

類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。

六、電動調節球閥規格參數：

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系數（Kv）

20

38

72

110

170

215

380

550

890

1400

2000

3580

5650

8100

可調動作范圍

0-90o

允許壓差△P

小于公稱壓力(1.6MPa)

泄漏量Q

按AP1598標準測試無泄漏

環境溫度℃

-20~60℃

基本誤差

±2.5%

回差

±2.5%

死區

1%

可調范圍

250：1

350：1

配用執行機構

PSQ101, 381RSA-05DTR-05

DTR-10 PSQ201, DTR-20381RSC-30

DTR-40381RSC-50

PSQ701DTR-60

七、ZAJQ941型電動球閥外形尺寸：

公稱通徑DN

L

D

H

L1

D1

b

Z-Ød

H1

L2

壓力

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

15

130/130/130

95

275

157

65

14/16/16

4-14

48

208

20

140/140/140

105

280

157

75

14/16/16

4-14

53

208

25

150/150/150

115

287

157

85

14/16/16

4-14

58

208

32

165/165/180

135

384

208

100

16/18/18

4-18

68

208

40

180/180/200

145

312

208

110

16/18/18

4-18

73

208

50

200/200/220

160

325

208

125

16/20/20

4-18

80

208

65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

256

80

250/250/280

195

365

256

160

20/22/22

8-18

98

256

100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120

256

125

320/320/400

245/270/270

420

256

210/220/220

24/28/30

8-23/8-25/8-25

140

256

150

360/360/400

280/300/300

440

256

240/250/250

24/28/30

8-23/8-25/8-25

167

256

200

400/400/550

335/360/375

470

256

295/310/320

26/34/38

12-23/12-25/12-30

210

256

250

630 750

405 470

545

380

300

750 870

460 530

580

380

八、ZAJQ971超短型電動對夾式球閥外形尺寸：

公稱通徑DN

L

H

D

D1

D2

b

f

L1

Z-Ød

15

35

275

90

65

45

14/16

2

157

4-12

20

38

280

100

75

55

14/16

2

157

4-12

25

42

287

110

85

65

14/16

2

157

4-12

32

50

297

130

100

78

16/18

2

208

4-16

40

60

312

145

110

85

16/18

3

208

4-16

50

70

325

160

125

100

16/20

3

256

4/8-16

65

95

335

180

145

120

18/22

3

256

4/8-16

80

118

365

190

160

135

20/22

6

256

8-16

100

140

400

215/230

210/220

155/160

20/28

3

256

8-16/20

125

175/195

420

245/270

210/220

185/188

24/28

3

256

8-16/24

150

210/260

440

280/300

240/218

210/218

24/28

3

256

8-20/24

注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa

九、ZAJQ911型三片式電動絲扣式球閥外形尺寸：

公稱通徑DN

G

L

H

L1

15

1/2”

75

275

157

20

3/4”

80

280

157

25

1”

90

287

157

32

1 1/4”

40

297

208

40

1 1/2”

120

312

208

50

2”

140

325

208

十、型號編制說明：

,

Z

A

J

Q

9

41

F

25

C

G

自控閥門

執行機構類型：

位移特征：

閥門代號：

傳動方式：

連接形式：

密封面材料：

公稱壓力：

閥體材質：

溫度類型：

D：柄婢PS系列

J：角行程

Q：柄婢球閥

9柄婢電動

41：柄婢法蘭

F：柄婢四氟乙稀

16：柄婢1.6MPa

C：柄婢碳鋼

G：柄婢中溫型

R：柄婢3810系列

S：直行程

D：柄婢碟閥

6：柄婢氣動

11：柄婢絲扣

H：柄婢金屬硬密穪E

25：柄婢2.5MPa

P：柄婢不銹鋼

常溫省略

A：DTR系列

V：柄婢V形球閥

71：柄婢對夾式

40：柄婢4.0MPa

S：柄婢塑料

64：柄婢6.4MPa

F46：柄婢閥體襯四穪E/DIV>

訂貨須知：

一、①ZAJQ型電動調節球閥產品名稱觼E禿濘赯AJQ型電動調節球閥口徑③ZAJQ型電動調節球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的ZAJQ型電動調節球閥型號，請按ZAJQ型電動調節球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站【http://www.yezi168d.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

產品介紹同類產品在線訊盤

ZAJQ型電動調節球閥同類產品

產品介紹同類產品在線訊盤

ZAJQ型電動調節球閥在線訊盤

聯系我們

熱線：021-66018888
傳真：021-56018666
手機：13818812225
郵件：326988483@qq.com
網址：http://www.yezi168d.cn/

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可調動作范圍	0-90o
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按AP1598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250：1							350：1
配用執行機構	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

公稱通徑DN	L	D	H	L1	D1	b	Z-Ød	H1	L2
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380

公稱通徑DN	L	H	D	D1	D2	b	f	L1	Z-Ød
15	35	275	90	65	45	14/16	2	157	4-12
20	38	280	100	75	55	14/16	2	157	4-12
25	42	287	110	85	65	14/16	2	157	4-12
32	50	297	130	100	78	16/18	2	208	4-16
40	60	312	145	110	85	16/18	3	208	4-16
50	70	325	160	125	100	16/20	3	256	4/8-16
65	95	335	180	145	120	18/22	3	256	4/8-16
80	118	365	190	160	135	20/22	6	256	8-16
100	140	400	215/230	210/220	155/160	20/28	3	256	8-16/20
125	175/195	420	245/270	210/220	185/188	24/28	3	256	8-16/24
150	210/260	440	280/300	240/218	210/218	24/28	3	256	8-20/24

公稱通徑DN	G	L	H	L1
15	1/2”	75	275	157
20	3/4”	80	280	157
25	1”	90	287	157
32	1 1/4”	40	297	208
40	1 1/2”	120	312	208
50	2”	140	325	208

Z	A	J	Q	9	41	F	25	C	G
自控閥門	執行機構類型：	位移特征：	閥門代號：	傳動方式：	連接形式：	密封面材料：	公稱壓力：	閥體材質：	溫度類型：
	D：柄婢PS系列	J：角行程	Q：柄婢球閥	9柄婢電動	41：柄婢法蘭	F：柄婢四氟乙稀	16：柄婢1.6MPa	C：柄婢碳鋼	G：柄婢中溫型
	R：柄婢3810系列	S：直行程	D：柄婢碟閥	6：柄婢氣動	11：柄婢絲扣	H：柄婢金屬硬密穪E	25：柄婢2.5MPa	P：柄婢不銹鋼	常溫省略
	A：DTR系列		V：柄婢V形球閥		71：柄婢對夾式		40：柄婢4.0MPa	S：柄婢塑料
							64：柄婢6.4MPa	F46：柄婢閥體襯四穪E/DIV>
