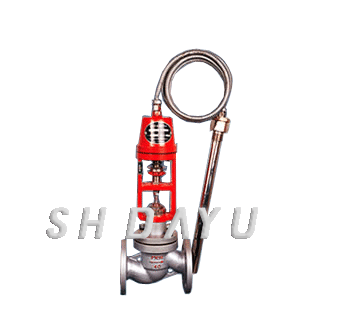

ZZWP型自力式溫度調節閥產品介紹

尺寸圖

一、產品[自力式溫度調節閥]的詳細資料：

產品型號：ZZWP型

產品名稱：自力式溫度調節閥

產品特點：ZZWP型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品，公稱壓力PN16、40、64；溫度調節范圍從0~270°C；溫度控制器連接頭為G1″外螺紋；法蘭標準：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16為凸面法蘭； PN40、65為凹面法蘭，閥體為凹面。結構長度按GB12221—89標準。

二、主要零件材料：

閥體

ZG230—45

ZG1Cr18Ni9Ti

閥座

ZG1Cr18Ni12Mo2Ti

Cr18Ni12Mo2Ti

閥芯

1Cr18Ni9Ti

Cr18Ni12Mo2Ti

波紋管套

1Cr18Ni9Ti

Cr18Ni12Mo2Ti

平衡波紋管

1Cr18Ni9Ti

溫包

H62

1Cr18Ni9Ti

毛細管

H62

1Cr18Ni9Ti

接頭

35

1Cr18Ni9Ti

三、主要技術參數和性能指標：

公稱通徑DN (mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

公稱壓力PN(Mpa)

1.6 4.0

額定流量系數（KV）

單座

5

7

11

20

30

48

75

120

190

300

480

760

1100

雙座

12

22

33

53

53

132

209

330

528

836

1210

套筒

11

20

30

48

75

120

190

300

480

760

1100

額定行程

6

8

10

14

20

35

允許大壓差(Mpa)

1.6

1.5

0.5

溫度調節范圍(°C)

0~70、50~120、100~170、150~220、200~270

調節精度（%）

±5

允許超載值（°C）

分別為上述溫度調節范圍上限加50

使用環境溫度（°C）

-40~+80

安裝接頭（M）

G1”

毛細管長度（M）

3、5

允許泄漏量

硬密封（1/h）

雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV）

軟密封（m1/min）

0.15

0.15

0.15

0.30

0.30

0.45

0.60

0.90

1.70

4.0

4.0

6.75

11.10

四、ZZWP型自力式溫度調節閥公稱通徑的外形尺寸：

公稱通徑

15

20

25

32

40

50

65

80

100

125

150

200

250

法蘭端面距離(L)

150

160

180

200

230

290

310

350

400

480

600

730

總高度(H)

500

540

580

640

700

750

820

950

1100

1280

溫包插入深度(T)

235 430

430 630

1000

溫包外露高度

350

溫包直徑

25(護套直徑Φ28)

重量

8

10

13

15

18

30

35

60

75

85

110

150

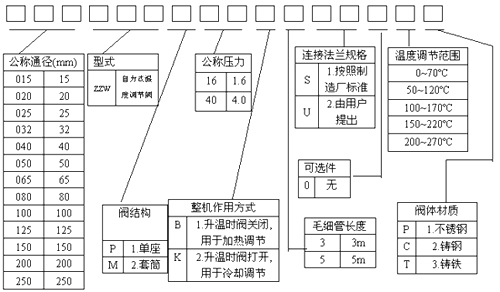

五、ZZWP自力式溫度調節閥型號：

訂貨須知：
一、①ZZWP型自力式溫度調節閥產品名稱與型號②ZZWP型自力式溫度調節閥口徑③ZZWP型自力式溫度調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZZWP型自力式溫度調節閥型號，請按ZZWP型自力式溫度調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站【http://www.yezi168d.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

產品介紹同類產品在線訊盤

ZZWP型自力式溫度調節閥同類產品

產品介紹同類產品在線訊盤

ZZWP型自力式溫度調節閥在線訊盤

聯系我們

熱線：021-66018888
傳真：021-56018666
手機：13818812225
郵件：326988483@qq.com
網址：http://www.yezi168d.cn/

閥體	ZG230—45	ZG1Cr18Ni9Ti
閥座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
閥芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
波紋管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
平衡波紋管	1Cr18Ni9Ti
溫包	H62	1Cr18Ni9Ti
毛細管	H62	1Cr18Ni9Ti
接頭	35	1Cr18Ni9Ti

公稱通徑DN (mm)		15	20	25	32	40	50	65	80	100	125	150	200	250
公稱壓力PN(Mpa)		1.6 4.0
額定流量系數（KV）	單座	5	7	11	20	30	48	75	120	190	300	480	760	1100
	雙座			12	22	33	53	53	132	209	330	528	836	1210
	套筒			11	20	30	48	75	120	190	300	480	760	1100
額定行程				6	8	10	14		20				35
允許大壓差(Mpa)		1.6									1.5	0.5
溫度調節范圍(°C)		0~70、50~120、100~170、150~220、200~270
調節精度（%）		±5
允許超載值（°C）		分別為上述溫度調節范圍上限加50
使用環境溫度（°C）		-40~+80
安裝接頭（M）		G1”
毛細管長度（M）		3、5
允許泄漏量	硬密封（1/h）	雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV）
允許泄漏量	軟密封（m1/min）	0.15	0.15	0.15	0.30	0.30	0.45	0.60	0.90	1.70	4.0	4.0	6.75	11.10

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250
法蘭端面距離(L)	150		160	180	200	230	290	310	350	400	480	600	730
總高度(H)	500			540		580	640	700	750	820	950	1100	1280
溫包插入深度(T)	235 430					430 630						1000
溫包外露高度	350
溫包直徑	25(護套直徑Φ28)
重量	8		10	13	15	18	30	35	60	75	85	110	150
