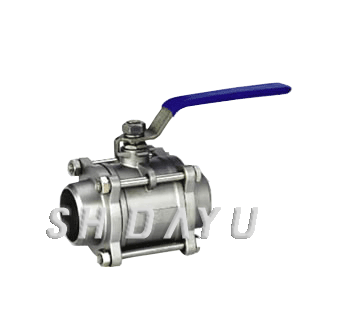

三片式對焊球閥

上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品三片式對焊球閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。

專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com

在線服務:

產品介紹同類產品在線訊盤

三片式對焊球閥產品介紹

尺寸圖

一、產品[三片式對焊球閥]的詳細資料：

產品型號：3PCQ61F

產品名稱：三片式對焊球閥

產品特點：應用規范公稱壓力：1.6-6.4MPa 適用溫度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕液體（W.O.G）對焊標準（BW）：GB12224·ANSIB16·25 三片式對焊球價格,三片式對焊球廠家,三片式對焊球報價。

二、主要零件材料：

序號	零件名稱	材質
序號	零件名稱	不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼316
6	螺母	不銹鋼SS304	不銹鋼304
7	墊圈	不銹鋼SS304	不銹鋼304
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼304
10	閥桿螺母	不銹鋼SS304	不銹鋼304
11	墊圈	不銹鋼SS304	不銹鋼304
12	填料壓蓋螺母	不銹鋼SS304	不銹鋼304
13	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
14	止推墊圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
16	螺栓	不銹鋼SS304	不銹鋼SS304

三、三片式對焊球閥主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	900	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350

訂貨須知：

一、①三片式對焊球閥產品名稱與型號②三片式對焊球閥口徑③三片式對焊球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的三片式對焊球閥型號，請按三片式對焊球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
