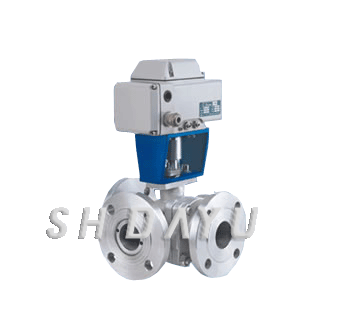

ZKRQ系列電動O形三通球閥

上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品ZKRQ系列電動O形三通球閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。

專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com

在線服務:

產品介紹同類產品在線訊盤

ZKRQ系列電動O形三通球閥產品介紹

ZKRQR系列電動O形三通球閥由電動執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實現不同的組合控制。該產品以220V單相交流電為力源，接受控制系統 (或操作器) 來的 220V開關信號，并通過單相電源切換驅動可逆單相齒輪減速電機，按規定的組合要求，使球閥實現對管路流體的換向作用。 T型三通可使三路正交的管道互相連通，即起分流(合流)作用，也可使其中兩條管道連通而切斷另一路管道。 L型三通流路只能連通互相正交的兩條管道或切換方向。

閥門特性

公稱壓力：PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
公稱通徑：DN20～300mm
工作溫度：硬密封：-40～300℃ 軟密封：-40～180℃
工作電壓：220V、380V
閥座形式：不銹鋼可動硬密封、PTFE軟密封。
主要材質：閥體 (1)WCB (2)304 (3)316 (4)316L
閥芯 (1)304 (2)316 (3)316L
流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質
表面處理: 拋光

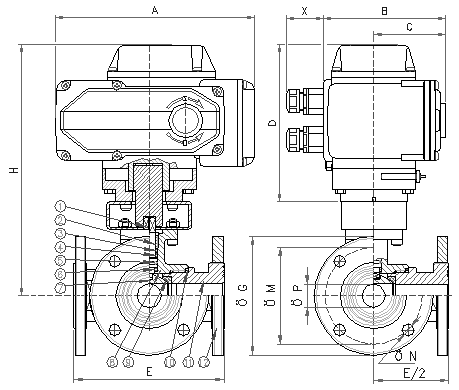

閥門材料
1) 軸 Shaft	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
3) 壓緊環型螺母 Gland nut ring	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
4) 頂部密封環 至p tight ring	聚四氯乙烯 P.T.F.E.
5) O環 O-Ring	氟橡膠 VITON
6) 墊圈 Washer	聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
8) 閥體 Body	不銹鋼 ANSI316	1.4408
9) 球閥 Ball	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
10) 頂部密封 End sealings	聚四氯乙烯 P.T.F.E.
11) 端部 End	不銹鋼 ANSI316	1.4408
12) 法蘭 Flange	不銹鋼 ANSI316	1.4408

尺寸表
DN	mm.	10	15	20	25	32	40	50	65
內螺紋尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
通徑	mm.	10	15	20	25	32	40	50	65
P. 閥門		PN40	PN40	PN40	PN40	PN40	PN40	PN25	PN25
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5
C	mm.	68	68	68	68	94	94	94	94
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185
X	mm.	44	44	44	44	44	44	44	44
E	mm.	120	130	140	150	180	200	220	240
ΦG	mm.	90	95	105	115	140	1450	165	185
ΦM	mm.	60	65	75	85	100	110	125	145
ΦN	mm.	14/4	14/4	14/4	14/4	18/4	18/4	18/4	18/4
H	mm.	249,5	252,5	260	264,5	304,5	312	275,5	284,5
T. of cycle 50/60 Hz	s.	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5
重量	Kg.	8,1	8,6	10,1	11,5	20,5	23,7	28	32,6

訂貨須知：

一、①ZKRQR系列電動O形三通球閥產品名稱與型號②ZKRQR系列電動O形三通球閥口徑③ZKRQR系列電動O形三通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的ZKRQR系列電動O形三通球閥型號，請按ZKRQR系列電動O形三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站【http://www.yezi168d.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
