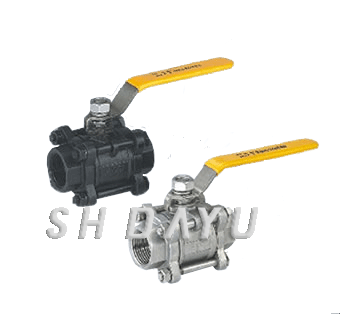

不銹鋼三片式球閥產品介紹

尺寸圖

一、產品[三片式球閥]的詳細資料：

產品型號： 3PCQ11F-64P

產品名稱：三片式球閥

產品特點：應用規范公稱壓力：1.6-6.4MPa 適用溫度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕液體（W.O.G）螺紋類型：G·NPT.BSPT.BSP.DIN259/2999 三片式球閥價格,三片式球閥廠家,三片式球閥報價。

二、主要零件材料：

序號	零件名稱	材質
序號	零件名稱	不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	FCD45
7	墊圈	不銹鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	B7
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
16	螺栓	不銹鋼SS304	B8

三、三片式球閥主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350

訂貨須知：

一、①不銹鋼三片式球閥產品名稱與型號②不銹鋼三片式球閥口徑③不銹鋼三片式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的不銹鋼三片式球閥型號，請按不銹鋼三片式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
