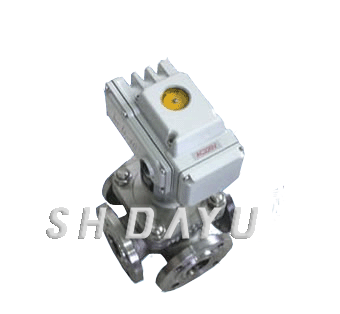

不銹鋼電動四通換向球閥

上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品不銹鋼電動四通換向球閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。

專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com

在線服務:

產品介紹同類產品在線訊盤

不銹鋼電動四通換向球閥產品介紹

產品特點

不銹鋼電動四通換向球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相鄰的兩個通道實現兩兩互通。

本閥門系列可配置多種驅動裝置

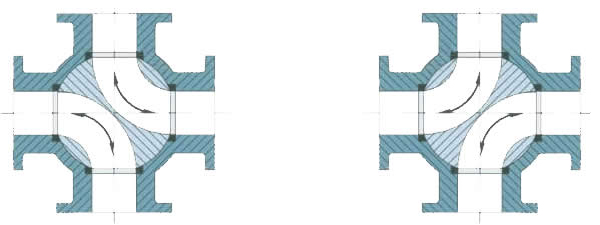

四通球閥介質流向原理

如圖所示，“LL'’型四通球閥只需操作板手或執行器將球體轉動90’，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

主要零件材質

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺柱	35CrMoA	A193-B7

主要性能規范

公稱壓力 PN(MPa)		試驗壓力
		殼體	高壓液密封	低壓氣密封
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28-350℃
應用規范	連接法蘭		JB79-59、GB9113、HG20592-97、ANSI B16.5
	檢驗試驗		GB9/T 9092-99、API 598
其余制造規范均按本廠標準

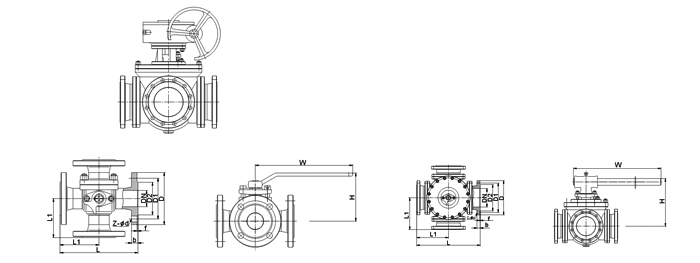

主要外型與連接尺寸表

公稱壓力或壓力級	主要尺寸	公稱通徑
公稱壓力或壓力級	主要尺寸	15/1/2″	20/3/4″	25/1″	32/11/4″	40/11/2″	50/2″	65/21/2″	80/3″	100/4″	125/5″	150/6″	200/8″
PN1.6MFb	L	150	150	180	200	220	240	260	280	320	380	440	550
PN2.5MFh	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0MFb	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
其余的法蘭尺寸請參閱樣本 <主要外型及連接尺寸表>

訂貨須知：

一、①四通球閥產品名稱與型號②四通球閥口徑③四通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的四通球閥型號，請按四通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
