氣動三通球閥

上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品氣動三通球閥 質量可靠，生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全，深受廣大客戶的好評信賴。

專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com

在線服務:

產品介紹同類產品在線訊盤

氣動三通球閥產品介紹

一、產品[氣動三通球閥（調節型/開關型）]的詳細資料：

產品型號：SMQ644（45）型

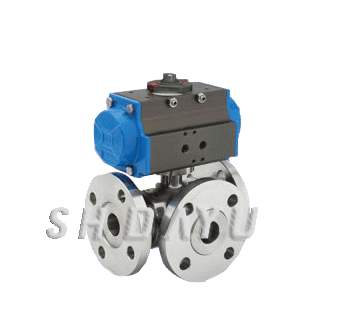

產品名稱：氣動三通球閥（調節型/開關型）

產品特點：L（T）形氣動球閥是由氣動執行機構和三通閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

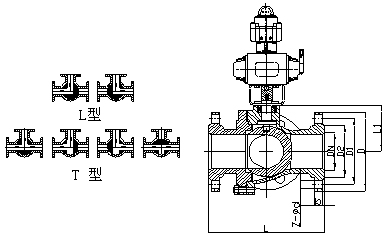

二、主要外形尺寸及附圖：

尺寸圖

三、氣動三通球閥（調節型/開關型）尺寸及參數：

公稱壓力或壓力級	公稱通徑		尺寸
公稱壓力或壓力級	mm	in	L	L1	D	D1	D2	b	z-Φd
	15		130	65	95	65	45	14	4-14
	20		150	75	105	75	55/58	14/16	4-14
	25		160	80	115	85	65/68	14/16	4-14
	32		180	90	135/140	100	78	16	4-18
PN1.6MPa	40		200	100	145/150	110	85/88	16	4-18
	50		230	115	160/165	125	100/102	16/18	4-18
	65		290	145	180/185	145	120/122	18	4-18
	80		310	155	195/200	160	135/138	20	4-18
	100		350	175	215/220	180	155/158	20	4-18
	125		400	200	245/250	210	185/188	22	4-18
	150		480	240	280/285	240	210/212	24/22	8-23/8-22
PN2.5MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
PN2.5MPa	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22/24	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28/26	8-25/8-26
	150		480	240	300	250	218	30/28	8-25/8-26
PN4.0MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28	8-25/8-26
	150		480	240	300	250	218	30	8-25/8-26
Class150LB	15	1/2	130	65	89	60.5	35	-	4-15
	20	3/4	150	75	98	70	43	-	4-15
	25	1	160	80	108/110	79.5	51	11.5	4-15/4-16
	32	11/4	180	90	117/120	89	64	13.0	4-15/4-16
	40	11/2	200	100	127/130	98.5	73	14.5	4-15/4-16
	50	2	230	115	152/150	120.5	92	16.0	4-19/4-20
	65	21/2	290	145	178/180	139.5	105	17.5	4-19/4-20
	80	3	310	155	190	152.5	127	19.5	4-19/4-20
	100	4	350	175	229/230	190.5	157	24.0	8-19/4-20
	125	5	400	200	254/255	216.0	186	24.0	8-22
	150	6	480	240	279/280	241.5	216	25.5	8-22
JIS10K	15		130	65	95	70	52	12	4-15
	20		150	75	100	75	58	14	4-15
	25		160	80	125	90	70	14	4-19
	32		180	90	135	100	80	16	4-19
	40		200	100	140	105	85	16	4-19
	50		230	115	155	120	100	16	4-19
	65		290	145	175	140	120	18	4-19
	80		310	155	185	150	130	18	8-19
	100		350	175	210	175	155	18	8-19
	125		400	200	250	210	185	20	8-23
	150		480	240	280	240	215	22	8-23

注：1、表中以分?jǐn)?shù)表示者，分子為JB/T74~90系列2尺寸（等同于原機標JB74~90~59的尺寸），分母JB/T74~90系列
1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。
2、表中以分?jǐn)?shù)表示者，分子為ANSIB16.5尺寸，分母為GB9112~9131、SH3406尺寸。

訂貨須知：

一、①氣動三通球閥（調節型/開關型）產品名稱與型號②氣動三通球閥（調節型/開關型）口徑③氣動三通球閥（調節型/開關型）是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定公司的氣動三通球閥（調節型/開關型）型號，請按氣動三通球閥（調節型/開關型）型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
