閥門特性

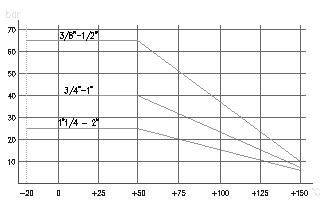

生產成三片式方便需要經常維修的設備插入。 端口：內螺紋 UNI/ISO7/1 Rp; 承插焊接和對接焊。 工作溫度: -20℃ 至+160℃ 工作壓力: 見圖. 流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。 閥門頭規格ISO5211

閥門材料
1) 軸 Shaft	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
3) 壓緊環型螺母 Gland nut ring	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
4) 頂部密封環 至p tight ring	聚四氯乙烯 P.T.F.E.
5) O環 O-Ring	氟橡膠 VITON
6) 墊圈 Washer	聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
8) 閥體 Body	不銹鋼 ANSI316	1.4408
9) 螺釘 Screws	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
10) 球體 Ball	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
11) 端部 End	不銹鋼 ANSI316	1.4408

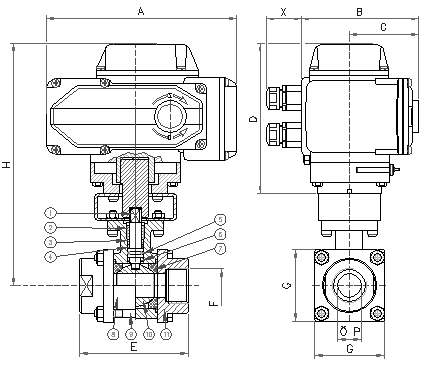

不銹鋼三片式電動球閥尺寸表

DN	mm.	10	15	20	25	32	40	50
內螺紋尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"
通徑	mm.	10	15	20	25	32	40	50
A	mm.	207,5	207,5	207,5	207,5	207,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	122,5	156,5	156,5
C	mm.	68	68	68	68	68	94	94
D	mm.	163,5	163,5	163,5	163,5	163,5	185	185
X	mm.	44	44	44	44	44	44	44
E	mm.	70	70	80	90	100	114	136
G	mm.	40	40	45	60	70	80	90
H	mm.	245	245	248,5	255	260	299	307
T. of cycle 50/60 Hz	s.	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5
重量	Kg.	5,9	5,9	6	6,6	7	12,9	14

訂貨須知：

一、①不銹鋼三片式電動球閥產品名稱與型號②不銹鋼三片式電動球閥口徑③不銹鋼三片式電動球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的不銹鋼三片式電動球閥型號，請按不銹鋼三片式電動球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
