上海大宇閥業有限公司是集設計、生產、銷售、維修、售后服務為一體的流體行業產品專業制造廠家。公司產品氣動噴煤粉球閥 質量可靠,生產歷史悠久、技術力量雄厚、工藝先進、性能穩定、檢測設備齊全,深受廣大客戶的好評信賴。
專業服務:
服務熱線: 021-66018888
圖文傳真: 021-56018666
電子郵件: 326988483@qq.com
一、產品[噴煤粉專用球閥]的詳細資料:
產品型號:MQ647AF

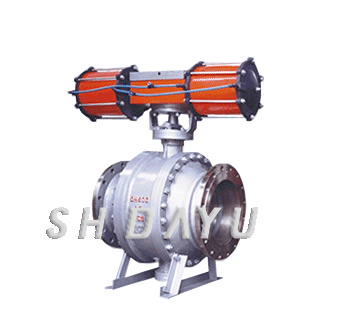

產品名稱:噴煤粉專用球閥
產品特點:本系列球閥是作為控制含塵、含固體粉末,特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系列。 1、閥座帶有磨損自動補償裝置,有效確保閥門的密封性能。 2、特殊材料制成密封圈,具有耐高溫、耐磨損、使用壽命長的特點。 3、閥門結構緊湊、啟閉靈活、安裝維修方便。噴煤粉專用球閥,噴煤粉球閥,專用球閥。
二、主要零件材質:
零件名稱 |
材質 |
閥體、閥蓋 |
WCB |
球體、閥座 |
1Cr18Ni9Ti+硬鉻 |
閥桿 |
2Cr13 |
密封圈 |
特種耐磨耐高溫四氟 |
螺栓 |
中碳鋼 |
三、概述:
公稱壓和 |
1.6MPa |
公稱通徑 |
2.4MPa |
高壓液密封 |
1.76MPa |
低壓液密封 |
0.6MPa |
適用溫度 |
-28-300℃ |
適用介質 |
含塵埃氣體、煤粉等 |
結構長度按 |
GB1221-89 |
法蘭尺寸按 |
GB9113、JB79-59 |
檢驗試驗按 |
JB/T9092-99 |
驅動方式 |
手動、氣動 |

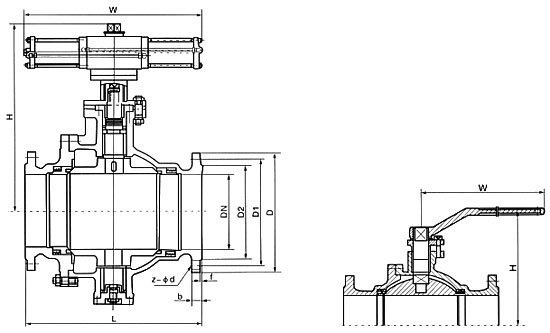

四、噴煤粉專用球閥主要尺寸:
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
尺寸 | ||||
L |
D |
H | ||||
手動 |
氣動 |
手動 |
氣動 | |||
MQ647AF-1.6 |
25 |
180 |
140 |
235 |
90 |
298 |
32 |
200 |
155 |
235 |
107 |
304 | |
40 |
220 |
250 |
330 |
127 |
370 | |
50 |
220 |
250 |
330 |
140 |
367 | |
65 |
241 |
350 |
400 |
164 |
425 | |
80 |
283 |
350 |
510 |
177 |
484 | |
100 |
305 |
420 |
510 |
206 |
531 | |
125 |
356 |
700 |
580 |
292 |
570 | |
150 |
394 |
1000 |
720 |
320 |
570 | |
200 |
457 |
- |
720 |
- |
610 | |
250 |
533 |
- |
900 |
- |
670 | |
300 |
610 |
- |
1050 |
- |
740 | |
350 |
686 |
- |
1290 |
- |
790 | |
400 |
762 |
- |
1600 |
- |
905 | |
其余連接尺寸請參閱樣本《主要外型與連接尺寸表》 |
訂貨須知:
一、①噴煤粉專用球閥產品名稱與型號②噴煤粉專用球閥口徑③噴煤粉專用球閥是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定公司的噴煤粉專用球閥型號,請按噴煤粉專用球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
